496 936 руб.
с НДС - на 15.11.2024 г.
| Модель: |  |
MF-45A |
| Артикул: | |
00000017359 |
| Производитель: |  |
Metal Master |
| Сертификат: |  |
Официальный дилер |
- Описание
-
Документы - Комментарии
- Отзывы
Настольный сверлильно-фрезерный станок Metal Master MF-45A представляет собой массивную жесткую конструкцию, состоящую из подвижной фрезерной головки, направляющих, подвижного рабочего стола.
Конструкция станка предоставляет возможность поворота головки на угол до 90 градусов, что позволяет обрабатывать взаимно перпендикулярные (или находящиеся под определенным углом) плоскости и исключить из технологического процесса часть вспомогательных операций и тем самым снизить операционное время.

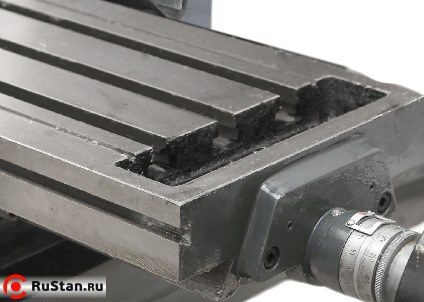

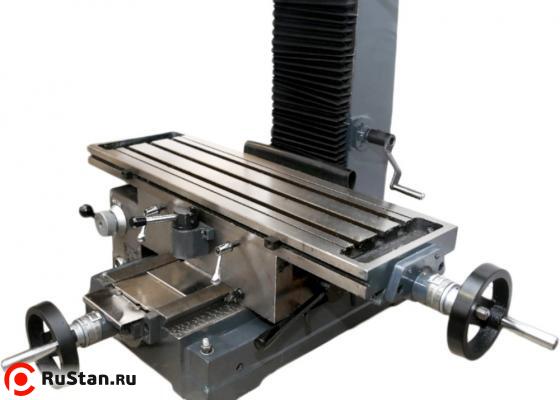

Крестообразный стол перемещается по направляющим типа "ласточкин хвост", регулируемые клиновыми планками. Стол имеет Т-образные пазы для монтажа на нем вспомогательных приспособлений. Все направляющие защищены и оснащены пресс-масленками.
Сверлильно-фрезерные станки используются как правило для сверления глухих и сквозных отверстий в сплошных материалах, а также для рассверливания, зенкерования, развертывания, нарезания внутренних резьб, вырезания дисков из листового материала. На таких фрезерных станках можно выполнять фрезерование, наклонное торцевое фрезерование, шлифовку поверхности, горизонтальное фрезерование и другие операции. Для выполнения подобных операций используют сверла, зенкеры, развертки, метчики и другие инструменты. Формообразующими движениями при обработке отверстий на сверлильных станках являются главное вращательное движение инструмента и поступательное движение подачи инструмента по его оси.
Преимущества Metal Master MF-45A
- Мощный двигатель, рассчитанный на непрерывную работу;

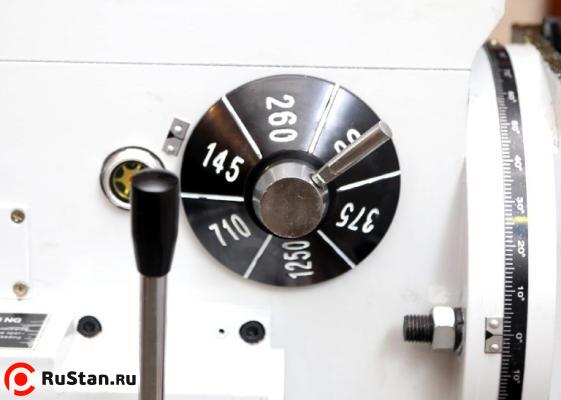

- Привод главного движения станка реализует вращение шпинделя в 6 диапазонах скоростей от 80 до 1250 об/мин
-

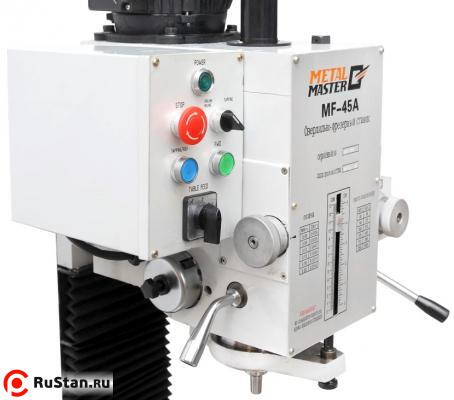

Операции сверления и фрезерования могут выполняться двумя способами:

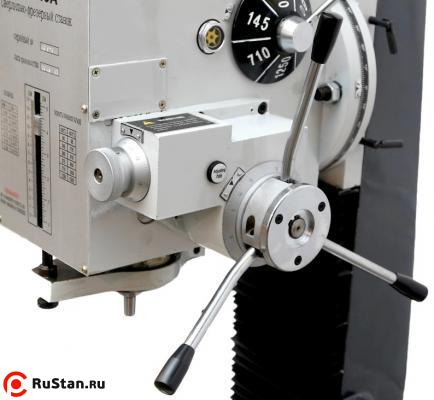

- В ручном режиме (быстрая подача при сверлении).
- Автоматическая подача (в 6 диапазонах скоростей).
- Большой прецизионный крестовый стол
- Регулируемая прижимная планка на столе

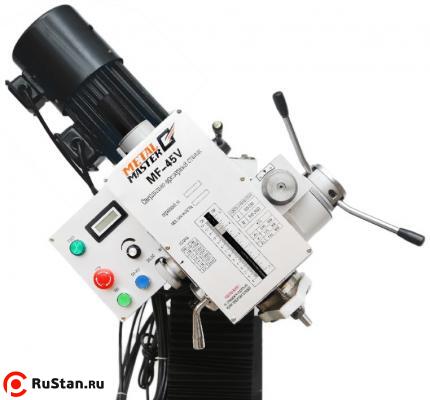

- Наклон фрезерной головки ±45°

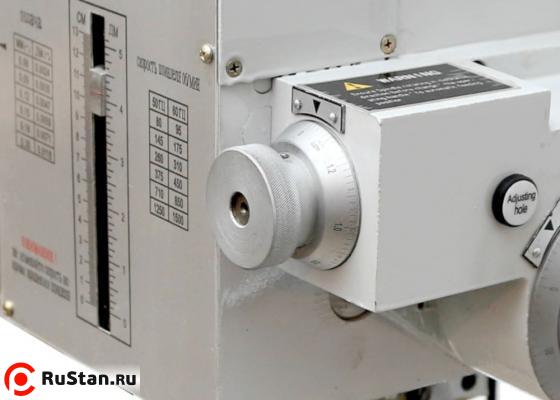

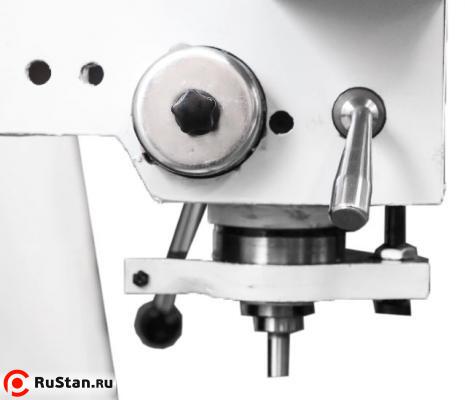

- Точное перемещение пиноли шпинделя

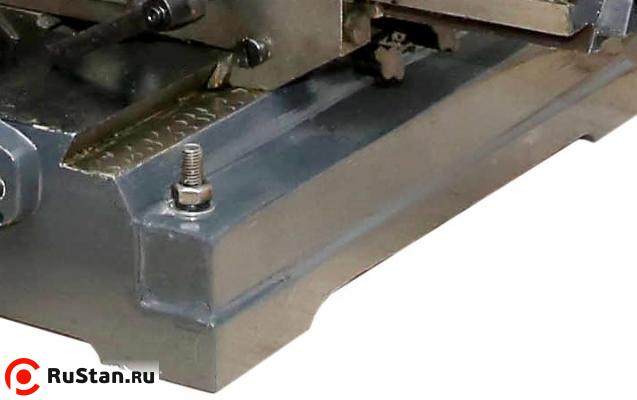

- Прочная чугунная стойка
- Быстро регулируемый упор глубины сверления
Технические характеристики MF-45A |
|
|---|---|
| Характеристика | Значение |
| Двигатель | 1,5 кВт 380 В ~50 Гц |
| Макс.диаметр рассверливания в стали, мм | 45 |
| Макс. размер торцевой фрезы, мм | 80 |
| Макс. размер концевой фрезы, мм | 28 |
| Макс. резьба, мм | M12 |
| Ход пиноли, мм | 130 |
| Конус шпинделя | МТ 4 |
| Кол-во скоростей | 6 |
| Расстояние от оси шпинделя до стола, мм | 395 |
| Наклон фрезерной головки | ± 90° |
| Скорости шпинделя, об/мин | 80-1250 6 ступеней |
| Длина стола | 800 |
| Ширина стола, мм | 240 |
| Ход оси Х, мм | 450 |
| Ход оси Y, мм | 165 |
| Габаритные размеры упаковки (ДхШхВ) | 845х910х1020 |
| Общий вес, кг | 345 |

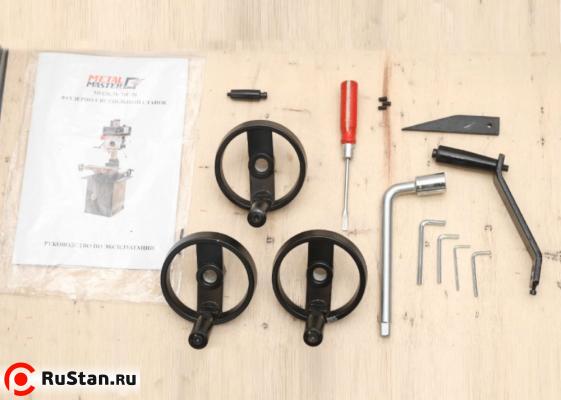

Стандартная комплектация Metal Master MF-45A
- Комплект инструмента для обслуживания
- Станок в сборке
- Инструкция
