4 650 000 руб.
с НДС - на 16.11.2024 г.
| Модель: |  |
JET JUTM-1834 Servo DRO |
| Артикул: | |
50000853T |
| Производитель: |  |
JET (Швейцария) |
| Сертификат: |  |
Официальный дилер |
| Изготовитель: |  |
Китай |
- Описание
-
Документы - Комментарии
- Отзывы

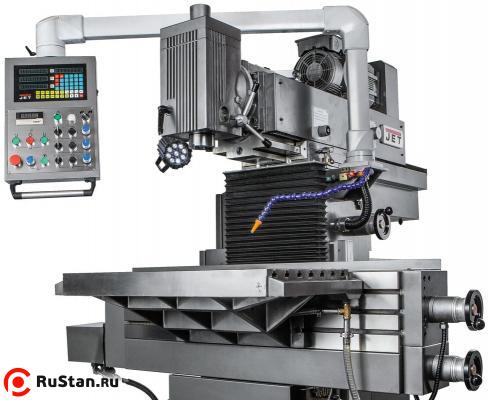

Широкоуниверсальный фрезерный станок JET JUTM-1834 Servo DRO – мощный и производительный станок в линейке оборудования компании. Он удовлетворит требованиям самого взыскательного заказчика и рассчитан на тяжелые условия эксплуатации и длительные нагрузки. Станок предназначен для всевозможных видов фрезерной обработки, сверления, растачивания и прочих операций в любом координатном направлении и может достигнуть высокой точности. Имеет горизонтальный и вертикальный рабочие столы, что существенно расширяет круг задач и операций при производстве оснастки, инструментов, приспособлений, пресс-форм и других деталей сложных форм, мелкими сериями на механообрабатывающих, инструментальных и ремонтно-механических участках.
Станина станка имеет мощная и тяжелая конструкция станины для исключения вибрации. Двигатель главного привода мощностью 5,5 кВт имеет бесступенчатую регулировку частоты вращения в двух диапазонах от 40 до 440 об/мин и от 440 до 2000 об/мин.

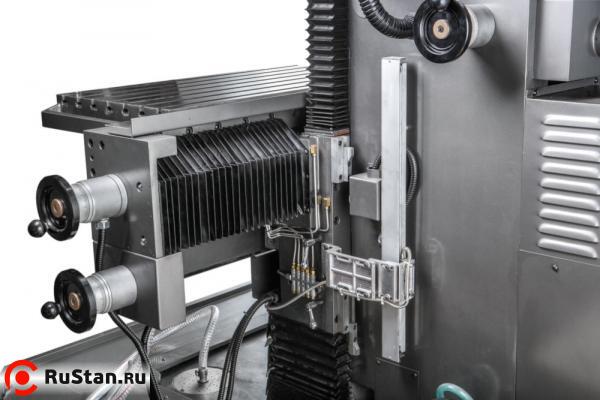

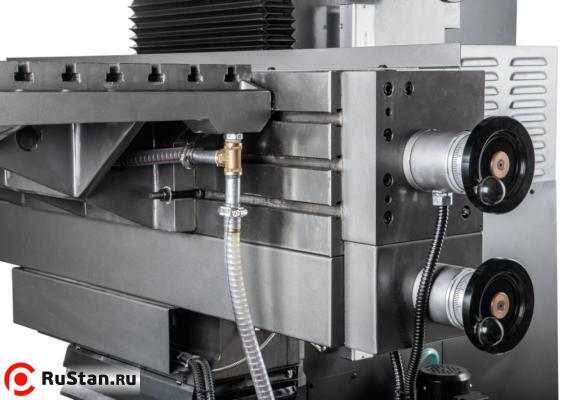

Система перемещений организована c помощью сервоприводов и ШВП по каждой из осей X, Y, Z, что повышает скорость и точность обработки. Серводвигатели позволяют осуществлять плавную регулировку скорости с помощью преобразователя частоты, с оптимальным крутящим моментом и почти постоянной скоростью при больших нагрузках.
Оптимальные регулировки скорости шпинделя и подачи позволяют экономично и качественно обрабатывать заготовки из различных материалов.

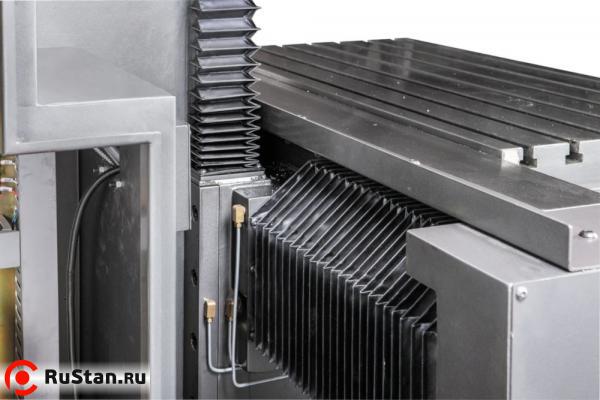

Направляющие скольжения имеют покрытие Turcite-B по осям X, Y, Z, которое уменьшает коэффициент трения и минимизирует износ направляющих.

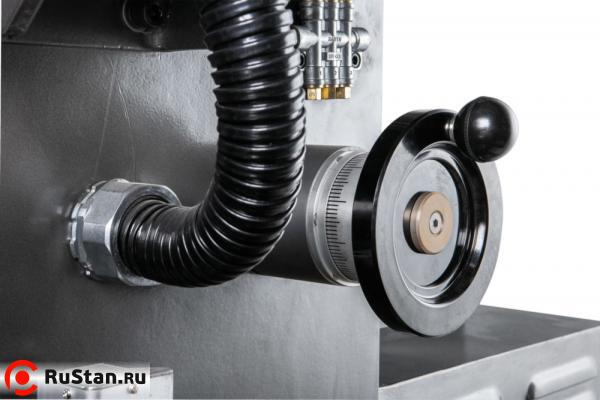

Для легкого и удобного ручного перемещения стола станок оснащен электронными маховиками по осям X и Y.

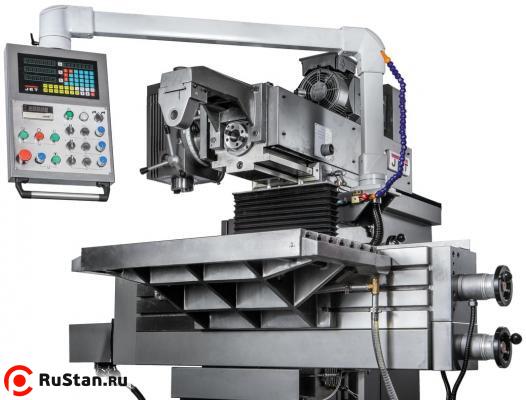

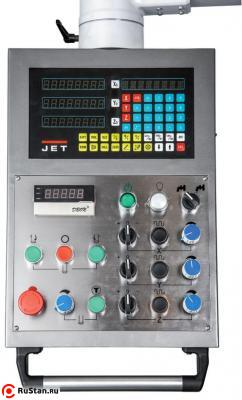

Устройство цифровой индикации (УЦИ), установленное на JUTM-1834 Servo DRO позволяет повысить точность работы и снизить возможность брака. Станок оборудован системой централизованной смазки, подачей СОЖ в зону обработки, светодиодной лампой освещения рабочей зоны и другими полезными опциями.
Особенности JET JUTM-1834 Servo DRO
- Покрытие Turcite-B по осям X, Y, Z уменьшает коэффициент трения и минимизирует износ направляющих
- Плавные настройки подачи и быстрая подача по осям X, Y, Z с помощью серводвигателей
- ШВП по осям X, Y, Z минимизируют люфт
- Оптимальные регулировки скорости шпинделя и подачи позволяют экономичную обработку различных материалов
- Переменная регулировка скорости с помощью преобразователя частоты с оптимальным крутящим моментом и почти постоянной скоростью при больших нагрузках.
- Электронные маховики для ручного перемещения по всем осям входят в стандартную комплектацию
- Мощная и тяжелая конструкция станины для исключения вибрации

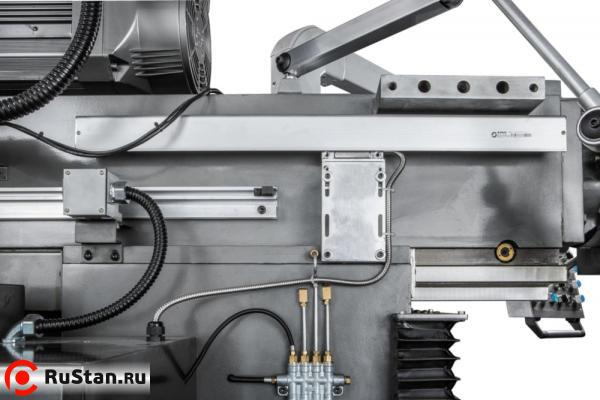

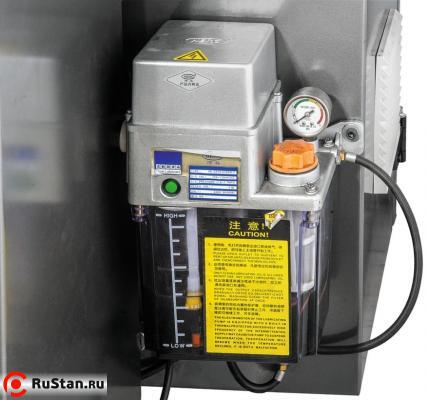

- Автоматическая система централизованной смазки для направляющих входит в стандартную комплектацию

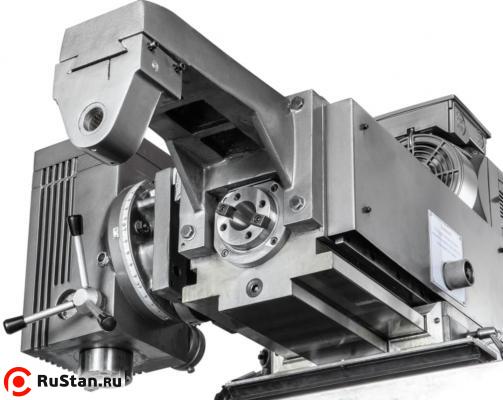

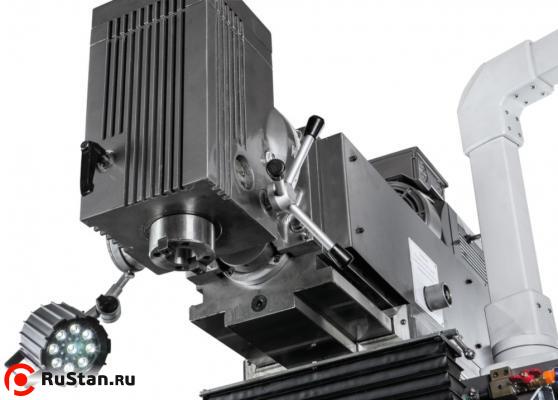

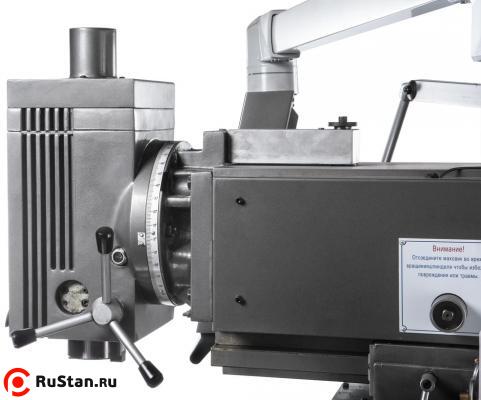

- Поворотная головка для горизонтального фрезерования
- Зубчатые колеса в масляной ванне обеспечивают бесперебойную работу редукторов
Технические характеристики JET JUTM-1834 Servo DRO |
|
|---|---|
| Характеристика | Значение |
| Напряжение, В | 400 |

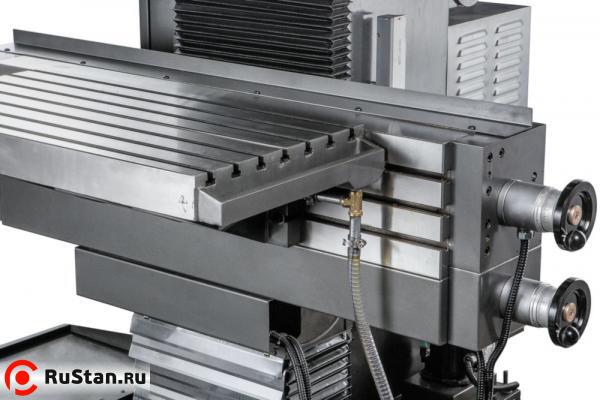

| Размер горизонтального стола, мм | 850х450 |
| Размер вертикального стола, мм | 1190х250 |
| Ширина Т-образного паза горизонтального стола, мм | (7) 14х63 |
| Ширина Т-образного паза вертикального стола, мм | (3) 14х63 |
| Ход стола по оси X и Y, мм | 600x450 |
| Ход стола по оси Z, мм | 450 |
| Частота вращения вертикального шпинделя, об/мин | 40-440 440-2000 |
| Конус шпинделя | ISO 40 |
| Автоматическая подача по оси Х, мм/мин | 10-1000 |
| Автоматическая подача по оси Y, мм/мин | 10-1000 |
| Автоматическая подача по оси Z, мм/мин | 10-1000 |
| Ускоренное перемещение стола, мм/мин | 1200 |
| Расстояние от вертикального шпинделя до стола, мм | 75-525 |
| Расстояние от вертикального шпинделя до колонны, мм | 175-625 |
| Расстояние от горизонтального шпинделя до стола, мм | 170-620 |
| Ход пиноли шпинделя, мм | 60 |
| Мощность двигателя, кВт | 5,5 |
| Крутящий момент серводвигателя по осям X,Y,Z, Нм | 10 / 10 / 15 |
| Габариты (ДхШхВ), мм | 1600х1800х2000 |
| Масса JET JUTM-1834 Servo DRO , кг | 1900 |
| Масса в упаковке, кг | 2000 |
Комплектация JET JUTM-1834 Servo DRO
- Автоматическая система смазки

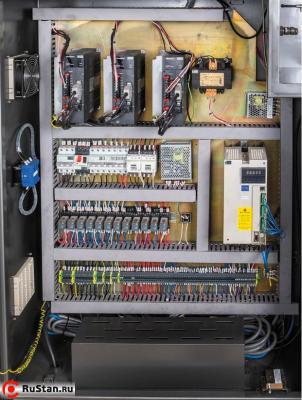

- Электроавтоматика Schneider Electric
- Электронный ручной штурвал
- Фрезерная оправка NT40 Φ-16,22,27,32мм
- Переходные втулки MT1, 2, 3
- Цанговый патрон с набором цанг 2, 3, 4, 5, 6, 8, 10, 12 мм
- Зажимная тяга (Шомпол)

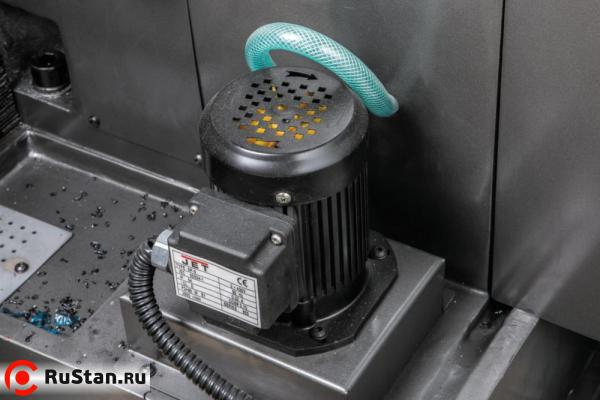

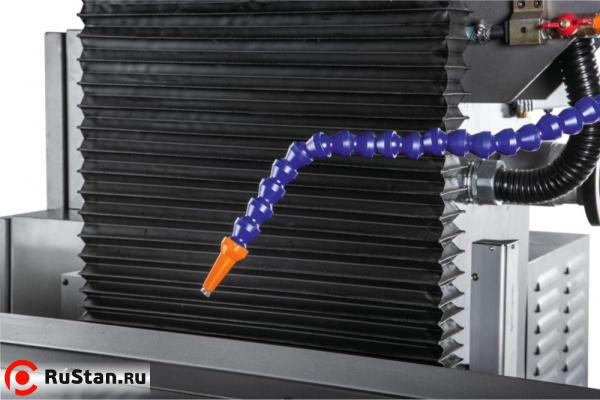

- Система подачи СОЖ

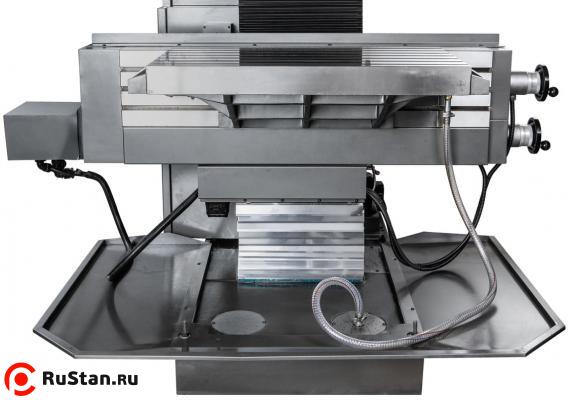

- Поддон для сбора стружки
- Пневмозажим
- Внешняя оправка для горизонтального фрезерования
- Светодиодная лампа рабочего освещения
