2 061 378 руб.
с НДС - на 15.11.2024 г.
| Модель: |  |
PROMA SPF-1000PS с УЦИ |
| Артикул: | |
45100000 |
| Производитель: |  |
PROMA (Чехия) |
| Сертификат: |  |
Официальный дилер |
| Изготовитель: |  |
Китай |
- Описание
-
Документы - Комментарии
- Отзывы
Универсальный токарный станок PROMA SPF-1000PS с УЦИ предназначен для обработки тел вращения путём снятия с них стружки при обточке. На станке можно выполнять различные виды токарной обработки: обтачивание цилиндрических, конических, фасонных поверхностей, подрезку торцов, отрезку, растачивание, а также сверление и развёртывание отверстий, нарезание резьбы и накатку рифлений, притирку и т.п. Модель оснащена ножным тормозом, лампой рабочего освещения и системой охлаждения СОЖ.
Данный станок широко используется в условиях серийного и мелкосерийного производства, в ремонтных цехах, в слесарных и столярных мастерских, на складах и т.п.
Технические характеристики токарного станка PROMA SPF-1000PS |
|
|---|---|
| Характеристика | Значение |
| Максимальный диаметр устанавливаемого изделия по станине, мм | 460 |
| Максимальный диаметр устанавливаемого изделия по поперечным салазкам, мм | 274 |
| Максимальный диаметр устанавливаемого изделия в выемке, мм | 690 |
| Ширина выемки, мм | 155 |
| Высота центра, мм | 230 |
| Расстояние между центрами, мм | 1000 |
| Ширина станины, мм | 300 |
| Максимальный размер режущего инструмента, мм | 25х25 |
| Максимальное перемещение поперечных салазок, мм | 290 |
| Максимальное перемещение верхних салазок, мм | 120 |
| Передняя бабка | |
| Диаметр осевого отверстия шпинделя, мм | диам. 58 |
| Тип шпиндельной головки | D1-6 |
| Конус Морзе на головке шпинделя, на муфте | MК6 |
| Количество скоростей шпинделя | 12 |
| Диапазон частоты вращения шпинделя, об/мин | 25-2000 |
| Резьба и подачи | |
| Диаметр ходового винта и резьба | диам. 35 ммх4 нитки на дюйм или шаг 6 мм |
| Дюймовый шаг резьбы | 2-112 ниток на дюйм (60 типов) |
| Высота центра, мм | 230 |
| Метрический шаг резьбы, мм | 0,1-14 (41 типов) |
| Диаметральный шаг | 4-112D.P. (50 типов) |
| Модульный шаг | 0,1-7M.P. (39 типов) |
| Дюймовая продольная подача шпинделя на один оборот | 0,0011 дюйма-0,0633 дюйма/об. (42 типов) |
| Метрическая продольная подача шпинделя на один оборот, мм/об. | 0,031-1,7 (42 типов) |
| Дюймовая поперечная подача шпинделя на один оборот | 0,00033 дюйма-0,01837 дюйма (42 типа) |
| Метрическая поперечная подача шпинделя на один оборот, мм | 0,014-0,784 (42 типа) |
| Задняя бабка | |
| Полный ход пиноли задней бабки, мм | 123 |
| Диаметр пиноли задней бабки, мм | диам. 60 |
| Внутренний конус пиноли задней бабки | MК4 |
| Двигатель токарного станка | |
| Двигатель привода шпинделя | 4 кВт |
| Двигатель охлаждающего насоса, кВт | 0,1 |
| Масса и размеры токарного станка | |
| Пространство, необходимое для станка (ДхШхВ), мм | 2170х1040х1370 |
| Масса, кг | 2045 кг |
| Габариты, мм | 2250х1120х1730 |

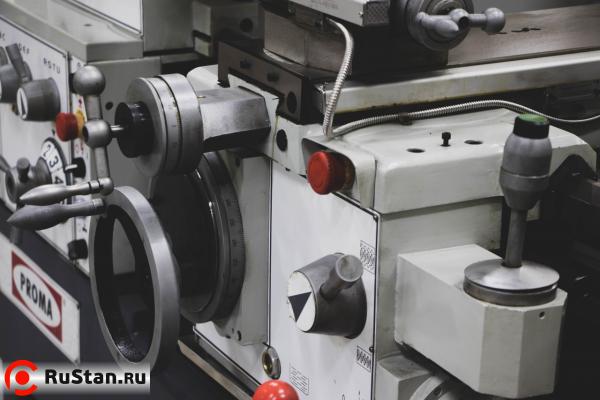

Основные узлы и детали
- Рукоятка перемены скорости главного шпинделя
- Рукоятка перемены высокой/низкой скорости
- Рукоятка перемены скорости главного шпинделя
- Рукоятка хода влево/вправо

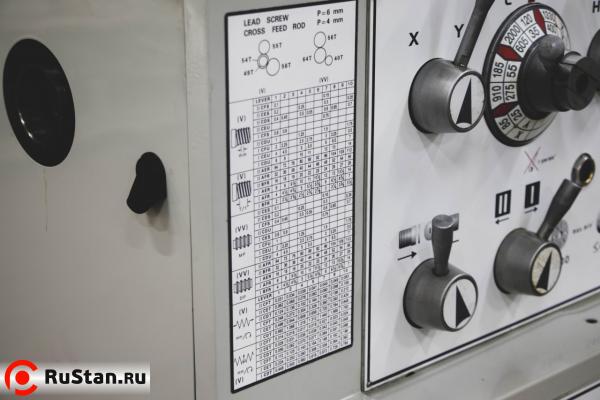

- Рукоятка выбора подачи резьбы
- Рукоятка перемены подачи резьбы
- Диск перемены 10 шагов подачи
- Выключатель электропитания
- Прерывающий переключатель
- Переключатель охлаждающего насоса
- Кнопка управления запуском шпинделя
- Эксцентриковое центрирующее кольцо
- Маховик продольного движения фартука
- Кнопка подачи поперечных салазок
- Центрирование с автоматической остановкой
- Рукоятка автоматической подачи
- Педаль ножного тормоза
- Рукоятка маточной гайки
- Рукоятка выбора подачи (Продольной и поперечной)
- Винты крепления суппорта
- Болты регулировки фундамента
- Рукоятка «Пуск»
- 4-позиционная рукоятка автоматической остановки
- Ходовой винт
- Тяга автоматической подачи
- Винты регулировки центрирования задней бабки
- Корпус задней бабки
- Маховик задней бабки
- Зажимная рукоятка корпуса задней бабки
- Зажимная рукоятка шпинделя задней бабки
- Рейка
- Рукоятка верхнего суппорта
- Клапан регулировки СОЖ
- Верхний суппорт
- Четырехпозиционный держатель инструмента
- Зажимная рукоятка держателя инструмента
- Резьбоуказатель
- Лампа
Комплект поставки
- 3-х кулачковый патрон –(на станке) 200 мм - 1
- 4-х кулачковый патрон 320 мм -1
- Планшайба 350мм -1
- Центр невращающийся - 2
- Центр вращающийся Мк IV - 1

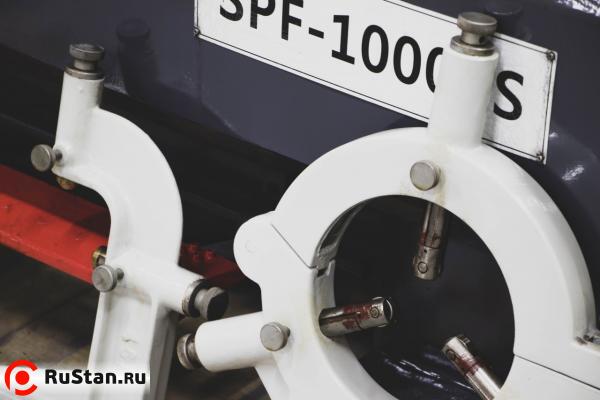

- Люнет неподвижный (на станке) - 1
- Люнет подвижный (на станке) - 1
- Втулка переходная Мк VI / Мк IV - 1
- Ручка штурвала - 1
- Установочные опоры - 6
- Маслёнка - 1
- Шестерни метрические (Латунь) MN 2 - 4 ( Z 11, 15, 18, 13)
- Шестерни сменные метрические MN 2,25 - 2 (Z 57, 40)
- Кулачки обратные для 3-х кулачковый патрон 200 мм - 1 к-т
- Инструмент
- Ключ для крепления заготовки в токарном патроне - 1
- Ключ для снятия токарного патрона - 1
- Ключ резцедержателя - 1
- Ключ рожковый - 6
- Отвертка шлицевая - 1
- Отвертка крестовая - 1
- Ключ торцевой шестигранный - 4 (6,8,10,12)
- Ключ радиусный - 1
- Штифт - 1
- Инструкция по эксплуатации - 1
