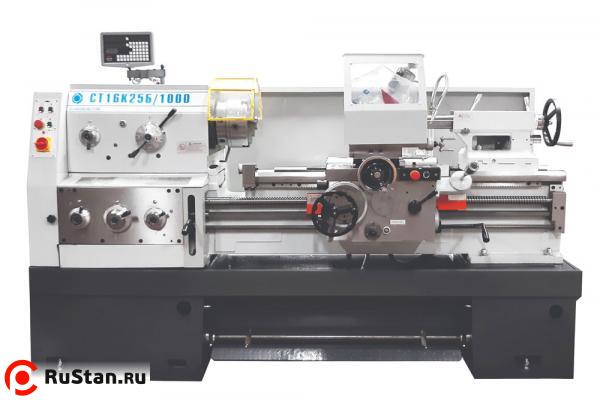

Токарный станок СТ 16к25Б/1000

Станки серии СТ 16к25 являются современными, модернизированными аналогами советского станка 16к25. Станки обладают высокой жёсткостью, точностью и надёжностью. Мощный привод шпинделя позволяет обрабатывать заготовки длиной до 1500 мм и диаметром до 500 мм.

Особенности

• Уменьшенные вибрации и повышенная жесткость станка по сравнению с «тумбовым» исполнением.
• Высокоточные закалённые, отшлифованные и упрочненные направляющие станины;
• Закаленный шпиндель из высокопрочной легированной стали, установленный на три пары точных подшипников;
• Закалённые и шлифованные косозубые зубчатые колеса и шестерни;
• Регулируемая муфта перегрузки ходового винта;
• Установка шага всех нарезаемых метрической и дюймовой резьбы без смены шестерен гитары, рукояткой на панели управления;
• Минимальная скорость вращения шпинделя - 9 об/мин.;
• Поперечное смещение задней бабки на + /-15 мм для точения длинных конусов;
• Подача СОЖ в зону резания;
• Станочный светильник;
• Тормоз шпинделя;
• Литое цельное чугунное основание.

Коробка скоростей
Служит для редуцирования скорости вращения шпинделя. Имеет 24 варианта выбора скорости в диапазоне от 9 до 1600 оборотов в минуту. Все шестерни и зубчатые колеса подвергались термическому упрочнению, что повышает их стойкость к изнашиванию и выкрашиванию. Система смазки обеспечивает хорошее охлаждение и снижение уровня трения, что в свою очередь стабилизирует погрешности связанные с температурной деформацией передней бабки в процессе обработки.

Коробка подач
Обеспечивает согласованное перемещение суппорта и закрепленного на нем инструмента по направляющим станка с выбранной скоростью. Используется для задания равномерной подачи при резании, а также при нарезании различных видов резьбы.

Задняя бабка
Применяется для крепления осевого режущего инструмента, а также служит в качестве дополнительной опоры, в которую устанавливается вращающийся или не вращающийся центр, при обработке детали в центрах.

Суппорт
Это часть станка предназначенная для крепления инструмента, а также обеспечивающая продольное и поперечное перемещение установленному на нем инструменту. Данный узел станка обладает большой жесткостью, что уменьшает возникновение случайных погрешностей, связанных с упругими деформациями систем суппорта при резании.

Люнеты
Служат в качестве дополнительной опоры при обработке длинномерных деталей, для уменьшения упругих деформаций детали под воздействием сил резания.

УЦИ
Устанавливается на станки серии СТ16К25 в качестве опции для более точного контроля продольного и поперечного перемещения инструмента, закрепленного в резцедержателе, что дает возможность оператору выполнять работы с точностью равной цене деления устройства.

Комплектация

• Система подачи СОЖ c помпой 50 л/мин (опция, включеная в стандартный комплект);
• Ножной тормоз шпинделя;
• Станочный светильник, галогенный;
• Защитное ограждение патрона;
• Защитное ограждение от разбрызгивания жидкости;
• Установленные приводные ремни, комплект из 4-х штук;
• Защита ходового винта и приводного вала, комплект из 2-х штук;
• Задняя бабка;
• Патрон 3-х кулачковый D250 с комплектом прямых и обратных кулачков, а также ключом к патрону;
• Регулируемый упор по оси Z;
• Неподвижный задний центр МТ5, для задней бабки;
• Неподвижный задний центр МТ6 передней бабки;
• Вращающийся центр МТ5;
• Переходник для упорно центра
• Четырех позиционный резцедержатель;
• Набор ключей;
• Ключ для резцедержателя;
• Руководство по эксплуатации (паспорт);
• Шприц для смазки;
• Виброопора ОВ-31М, комплект.
• Подвижный люнет D20…80 (опция, включеная в стандартный комплект);
• Неподвижный люнет D20…125 (опция, включеная в стандартный комплект);
• Устройство цифровой индикации Sino (КНР) на 2 оси в комплекте с экраном (опция, включеная в стандартный комплект);
• Защитный кожух резцедержателя;
