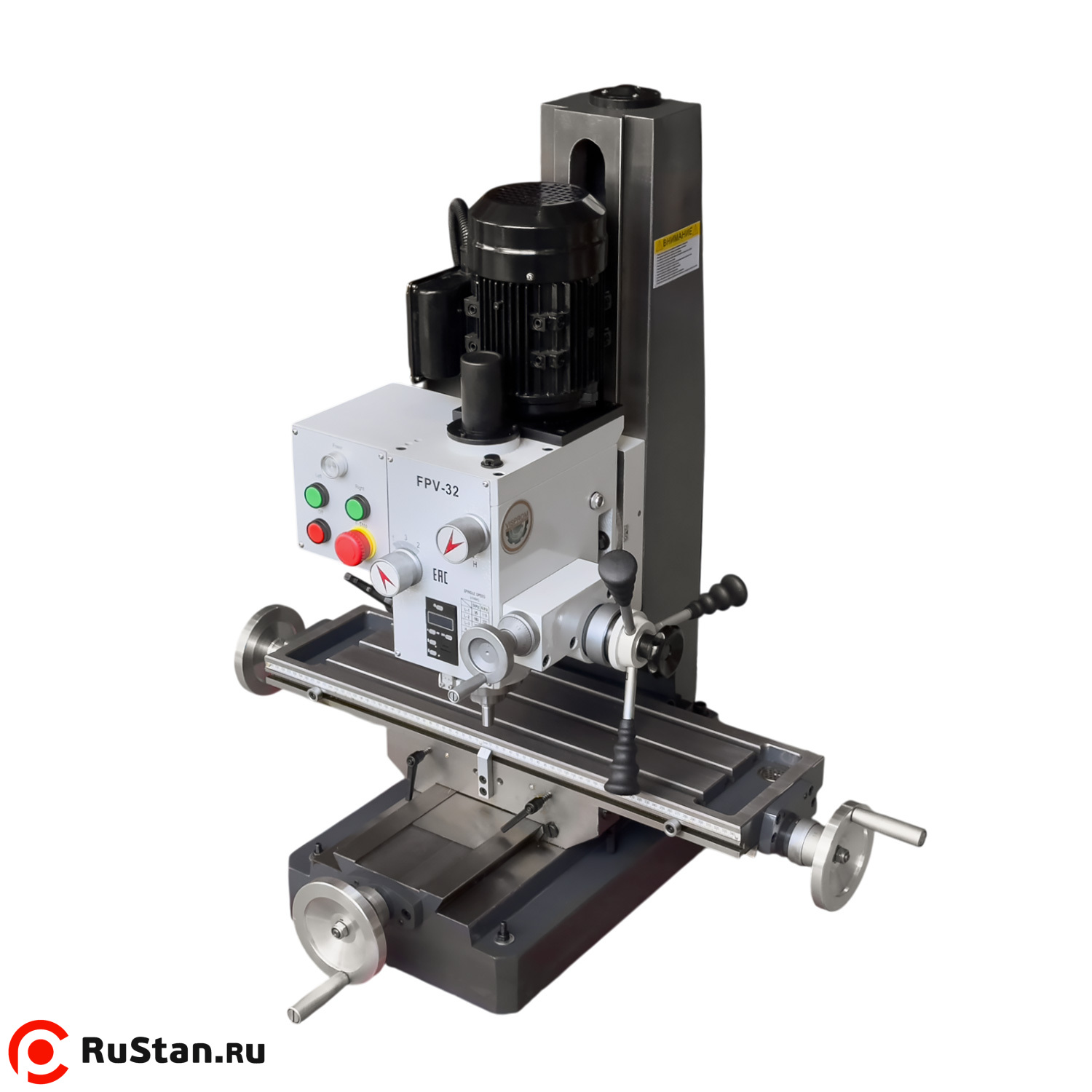

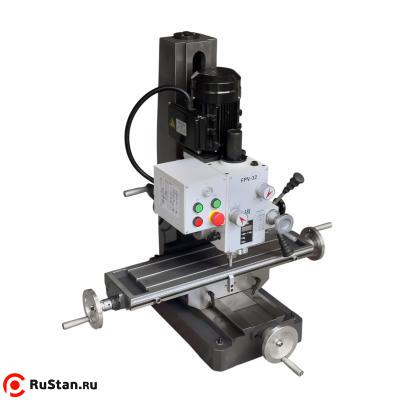

Вертикальный сверлильно-фрезерный станок ARSENAL FPV-321M

Вертикальный сверлильно-фрезерный станок ARSENAL FPV-301M предназначен для выполнения разных фрезерных операций выполняемых с помощью цилиндрических, дисковых, фасонных, торцевых, модульных, червячных и других фрез.

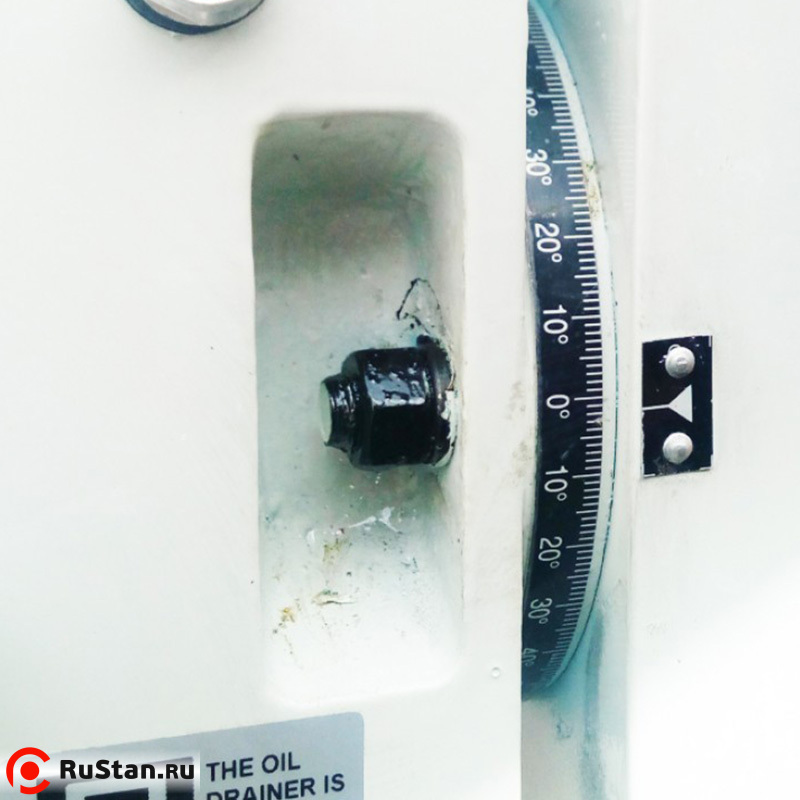

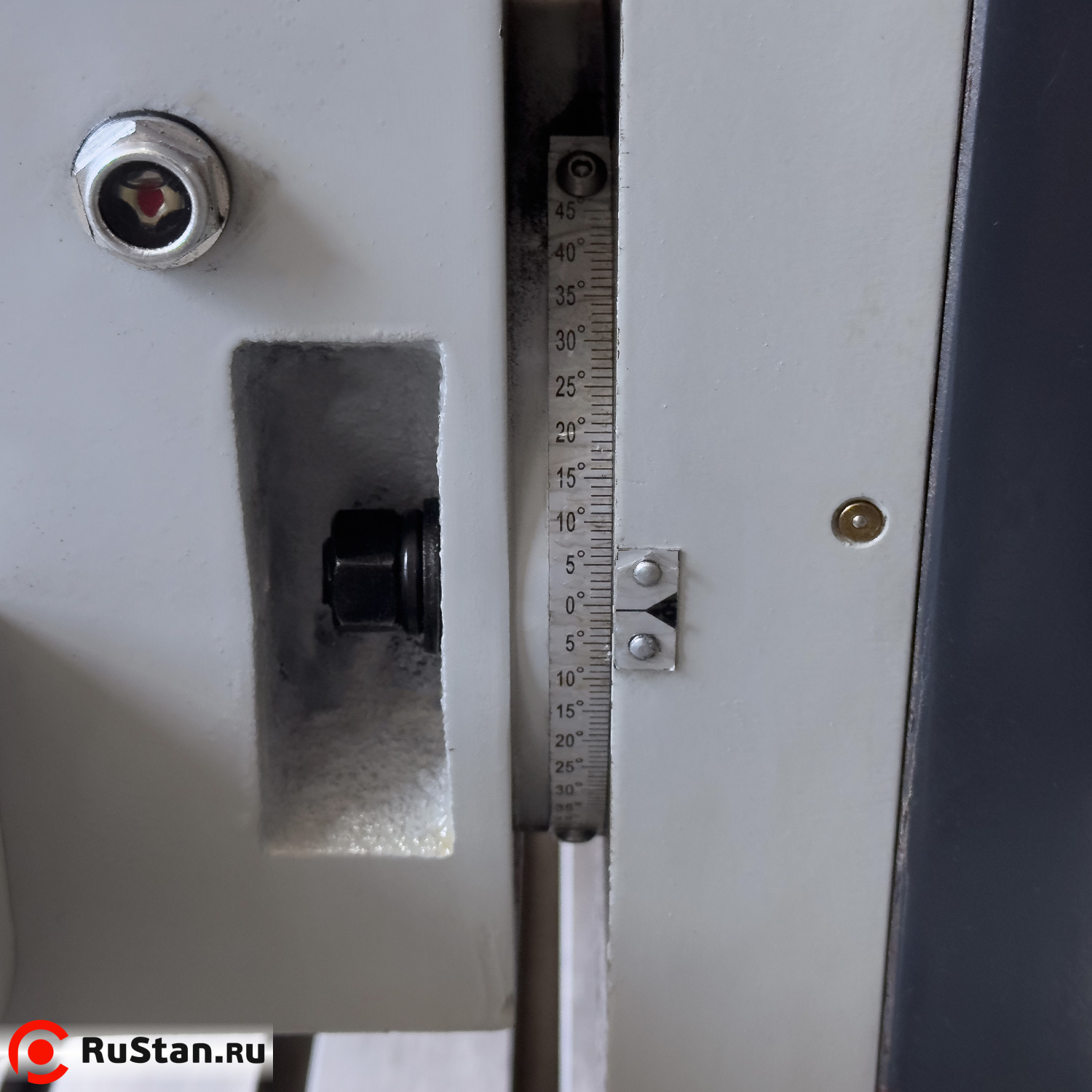

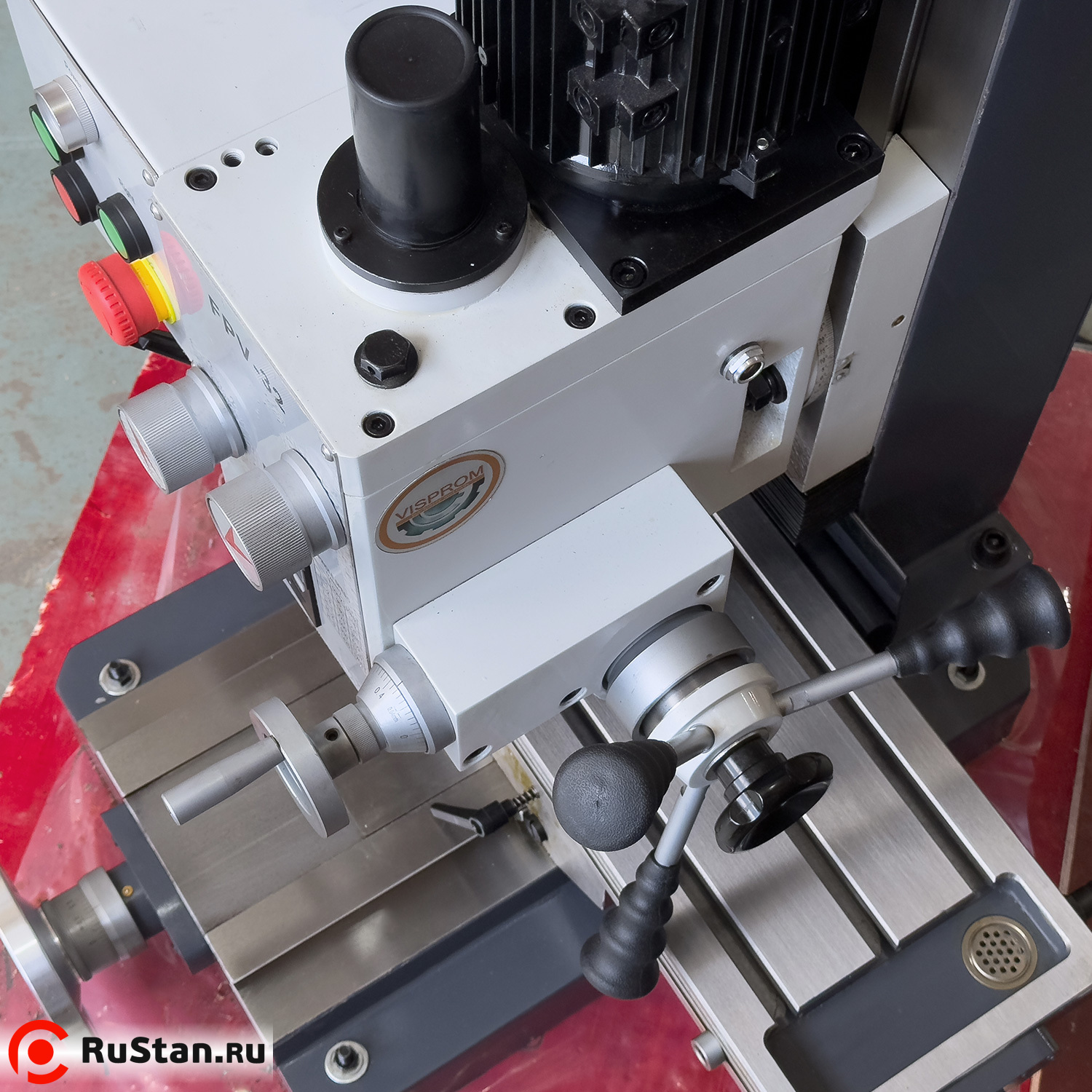

Сверлильно-фрезерная головка позволяет фрезерование наклонных поверхностей и сверление отверстий под углом. Она имеет автоматический реверсивный цикл для сверления отверстий на определенную глубину.

На станке можно обрабатывать разные плоскости, канавки, зубчатые колеса, растачивать отверстия в деталях из стали, чугуна, цветных металлов и пластмассы.

Моторизованный хобот позволяет быстро переналаживать станок при работе с вертикальным и горизонтальным шпинделями и выборе рабочей зоны вертикального шпинделя. Возможна одновременная обработка двумя шпинделями.

Станок может осуществлять автоматический маятниковый цикл и полуавтоматические линейные циклы.

Технологические возможности станка могут быть расширены с использованием, универсального делительного аппарата, круглого делительного стола, долбежной головки и других приборов и приспособлений.

Модернизация: FUV 251MP - пульт управления с джойстиком для управления перемещений по осям, бесступенчатое изменение подачи и/или оборотов шпинделя посредством приводов с частотным регулированием, возможна установка цифровой индикации.

Все основные части станка изготовлены из высококачественной стали, что обеспечивает надежную работу станка и сохранение точности обработки в течение долгих лет.

Сравнительная техническая характеристика фрезерного станка FPV-251M, FPV-321M, FPV-361, FPV-401, FPV-301

Стандартная комплектация станка ARSENAL FPV-321M:

• централизованная система смазки
• охладительная система
• рабочее освещение, 400 V, 50 H

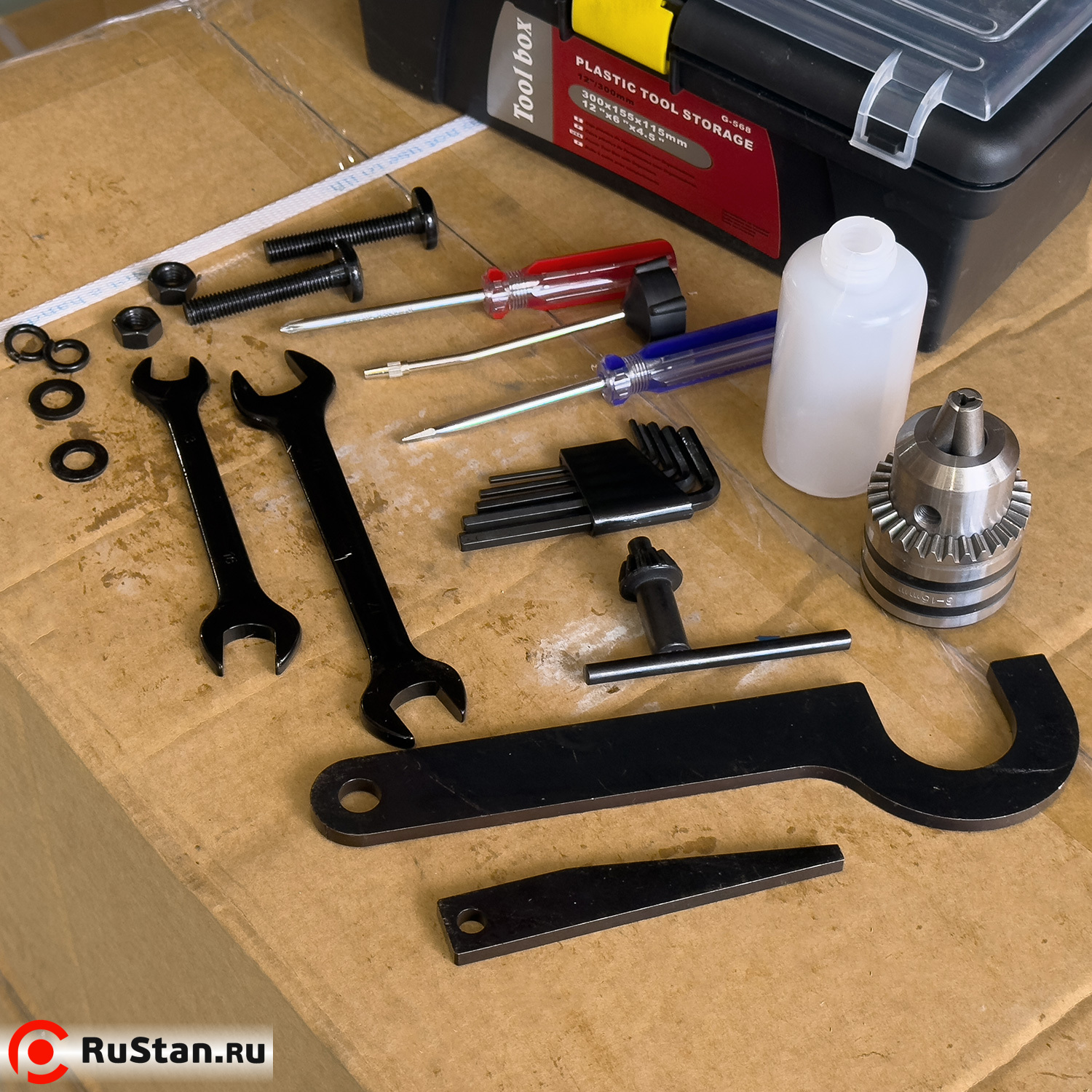

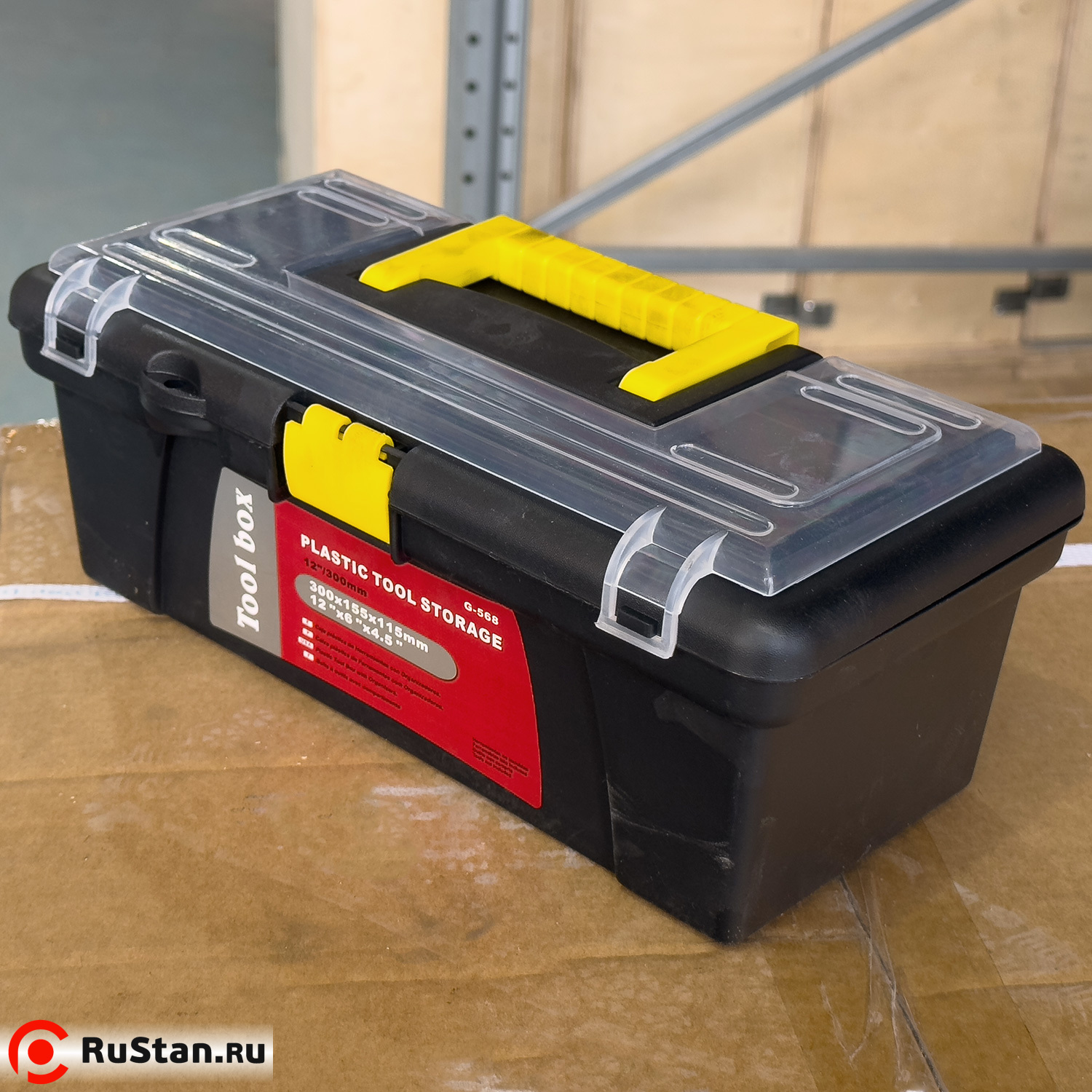

• комплект инструментов
• защитный экран

Оборудование и комплектующие к фрезерному станку FPV-321M, приобретаемые за дополнительную плату:

• Универсальная делительная головка для станков всех типов с размерами рабочего стола 250/320/360/400 mm
• Долбежная головка для станков типа FU с размерами рабочего стола 250/320/360/400 mm
• Круглый делительно-поворотный стол для станков всех типов с размерами рабочего стола 250/320/360/400 mm
• Защитный экран для станков всех типов с размерами рабочего стола 250/320/360/400 mm
• Фрезерная оправка короткая ISO 40 для станков всех типов с размерами рабочего стола 250 mm (Ф22, Ф27, Ф32, Ф40 mm)
• Фрезерная оправка длинная ISO 40 для станков всех типов с размерами рабочего стола 250 mm (Ф22, Ф27, Ф32, Ф40 mm)
• Фрезерная оправка короткая ISO 50 для станков всех типов с размерами рабочего стола 320/360/400 mm (Ф22, Ф27, Ф32, Ф40 mm)
• Фрезерная оправка длинная ISO 50 для станков всех типов с размерами рабочего стола 320/360/400 mm (Ф22, Ф27, Ф32, Ф40 mm)
• Комплект креплений для всех типов станков независимо от размера рабочего стола.
• Панель управления и бесступенчатое регулирование подачи по трем осям для всех типов станков независимо от размера стола: Вариант 1: X, Y - 40...1000 mm/мин; Z - 16...416 mm/мин. Вариант 2: X, Y - 16...1000 mm/мин; Z - 7...416 mm/мин.
• Панель управления подачи по трем осям для всех типов станков независимо от размеров рабочего стола.
• Автоматический цикл продольного движения для всех типов станков независимо от размеров рабочего стола.
• Увеличение диапазона скорости подачи по осям для всех типов станков независимо от размеров рабочего стола: Вариант 1: X, Y - 16...800 mm/мин; Z - 7...334 mm/мин. Вариант 2: X, Y - 20...1000 mm/мин; Z - 8...415 mm/мин.
• Увеличенный диапазон скоростей вращения: 50...2500 мин-1 для горизонтального вращения для станков с размерами рабочего стола 250 mm; 40...2500 мин-1 для горизонтального вращения для станков с размерами рабочего стола 320/360/400 mm
• Цифровая индикация подачи (при бесступенчатом регулировании)
• Пневматическое закрепление инструмента для станков типа FPU и FPV
• Цифровая индикация по трем осям "ОПТИМА" (Болгария) для станков с размерами рабочего стола 250/320/360/400 mm
