Не поставляется
Модель:
ВМ127М с УЦИ
Артикул:
922546
Производитель: Россия

Аналоги ВМ127М с УЦИ

Код товара: 615
Нет в наличии
Вертикально-фрезерный станок FSS450MR
Длина стола1600 мм
Ширина стола400 мм
Конус шпинделяISO50
Мощность 11.00 кВт
Напряжение380В
Масса4700 кг
Код товара: 42021
Нет в наличии
Универсальный фрезерный станок PROMA FVV-210 с УЦИ
Длина стола1600 мм
Ширина стола360 мм
Конус шпинделя7:24 NO:50
Мощность 9.50 кВт
Напряжение380В
Масса2750 кг
3 191 364 p
Код товара: 41444
Нет в наличии
Широкоуниверсальный фрезерный станок STALEX MUF1600 Servo
Длина стола1600 мм
Ширина стола500 мм
Конус шпинделяISO50
Мощность 7.50 кВт
Напряжение380В
Масса4200 кг
5 440 000 p
Код товара: 41441
В наличии 1 шт.
Широкоуниверсальный фрезерный станок STALEX MUF200 Servo
Длина стола1600 мм
Ширина стола360 мм
Конус шпинделяISO50
Мощность 9.50 кВт
Напряжение380В
Масса1540 кг
3 280 000 p
Код товара: 39331
Нет в наличии
Станок фрезерный вертикальный консольный модели WM5036 c УЦИ (аналог 6Л13)
Длина стола1600 мм
Ширина стола360 мм
Конус шпинделяISO50
Мощность 7.50 кВт
Напряжение380В
Масса3370 кг
3 445 826 p
Код товара: 35215
Нет в наличии
Вертикально-фрезерный станок с программируемым контроллером FSS450TNC
Длина стола1600 мм
Ширина стола400 мм
Конус шпинделяISO50
Мощность 11.00 кВт
Напряжение380В
Масса4700 кг
7 777 176 p
Код товара: 607
Нет в наличии
Вертикально-фрезерный станок 6Т13 (6Р13)
Длина стола1600 мм
Ширина стола400 мм
Конус шпинделяISO50
Мощность 11.00 кВт
Напряжение380В
Масса4300 кг
Код товара: 11537
Нет в наличии
Вертикально-фрезерный станок 6Л13
Длина стола1600 мм
Ширина стола360 мм
Конус шпинделя7:24 NO:50
Мощность 7.50 кВт
Напряжение380В
Масса3370 кг
Код товара: 2383
6 879 180 p
Нет в наличии
Вертикальный консольно-фрезерный станок с крестовым столом и цифровой индикацией FSS450MRNC
Длина стола1600 мм
Ширина стола400 мм
Конус шпинделяISO50
Мощность 11.00 кВт
Напряжение380В
Масса4700 кг
6 535 221 p
Код товара: 1534
Нет в наличии
Вертикально-фрезерный консольный станок ВМ127М
Длина стола1600 мм
Ширина стола400 мм
Мощность 11.00 кВт
Напряжение380В
Масса4250 кг
Код товара: 1532
Нет в наличии
Вертикально-фрезерный станок 6Т13Ф1
Длина стола1600 мм
Ширина стола400 мм
Конус шпинделяISO50
Мощность 11.00 кВт
Напряжение380В
Масса4300 кг
Код товара: 621
Нет в наличии
Вертикально-фрезерный станок FV401 с VFG323
Длина стола1600 мм
Ширина стола400 мм
Конус шпинделяISO50
Мощность 4.00 кВт
Напряжение380В
Масса3175 кг
3 856 124 p
  • Описание
  • Дополнительная оснастка
  • Комментарии
  • Отзывы

Станок вертикально-фрезерный консольный ВМ127М является аналогом станков 6Р13, 6Т13, FSS450R и предназначен для фрезерования всевозможных деталей из стали, чугуна и цветных металлов и сплавов торцевыми, концевыми, цилиндрическими, радиусными и другими фрезами.

На станке ВМ127М можно обрабатывать вертикальные, горизонтальные и наклонные плоскости, пазы, углы, рамки и т.д.

Принципиальные изменения произошедшие с конструкцией станка ВМ127М в 2012г.

  • Изменена конструкция вертикальных направляющих станины с профиля «Ласточкин хвост» на П-образный профиль, что позволило увеличить массу обрабатываемой детали до 800 кг

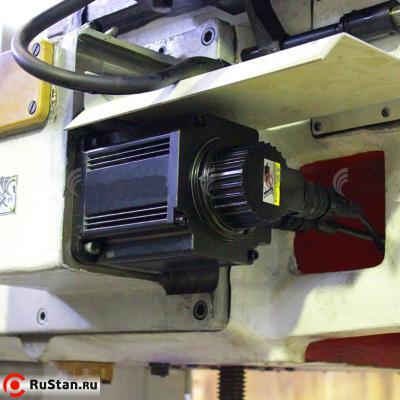

  • Заменена механическая коробка подач на бесступенчатое регулирование (Серводигатель), для более точной и быстрой настройки режимов резания, и повышению производительности обработки.
  • При изготовлении станка с устройством цифровой индикации заменены комплектующие на импортного производителя с использованием магнитных линеек вместо оптических.

Мощный привод главного движения и тщательно подобранные передаточные отношения обеспечивают оптимальные режимы обработки при различных условиях резания и полное использование возможностей режущего инструмента.

Техническая характеристика и жесткость станка позволяет полностью использовать возможности быстрорежущего и твердосплавного инструмента.

По отдельному заказу за дополнительную плату станок ВМ127М может быть оснащен комплектом дополнительных принадлежностей 127-13.

Простота обслуживания и быстрая переналадка приспособлений и инструмента представляют значительные удобства при использовании станка в мелкосерийном производстве.

Прямоугольные направляющие консоли, пришедшие на смену направляющим типа "ласточкин хвост", увеличили жесткость конструкции станка и позволили увеличить масса обрабатываемых деталей до 800 кг.

Автоматическая система смазки узлов обеспечивает неприхотливость и надежность станка в самых жестких условиях эксплуатации.

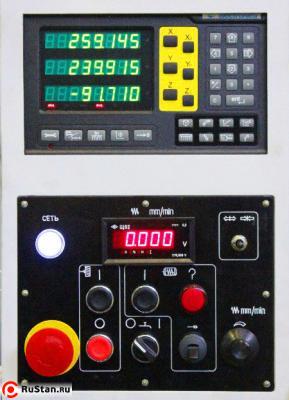

Станок ВМ127М оснащен устройством цифровой индикации перемещения стола.

Станок ВМ127М сертифицирован на соответствие требованиям ГОСТ 12.2.009, ГОСТ Р МЭК 60204-1-99. ТУ3-178М-89

Климатические условия УХЛ4 ГОСТ 15150-69.


Технические характеристики фрезерного станка ВМ127М

Характеристика Значение
Размеры рабочей поверхности (длина х ширина), мм1600х400
Число Т-образных пазов3
Максимальная нагрузка на стол (по центру), кг800
Наибольшее перемещение стола, мм:
- продольное механическое/ручное1010/1010
- поперечное механическое/ручное300(280*)/320
- вертикальное механическое/ручное400/420
Перемещение стола на одно деление лимба (продольное поперечное, вертикальное), мм0,05
Перемещение стола на один оборот лимба, мм:
- продольное4
- поперечное6
- вертикальное2
Точность линейных координат перемещений стола(при оснащении УЦИ), мкм
- продольное (координата "Х")50*
- поперечное (координата "Y")50*
- вертикальное (координата "Z")50*
Конус шпинделяАТ50
Наибольшее перемещение пиноли шпинделя, мм80
Наибольшее и наименьшее перемещение от торца шпинделя до рабочей поверхности стола при ручном перемещении, мм30-500
Расстояние от оси шпинделя до вертикальных направляющих станины, мм420
Угол поворота шпиндельной головки, град±45
Количество скоростей шпинделя18
Пределы бесступенчатой регулировки скорости подач, мм/мин:
- продольной рабочая/ускоренная25-1250/3000
- поперечной рабочая/ускоренная25-1250/3000
- вертикальной рабочая/ускоренная8,3-416,6/1000
Мощность электродвигателя, кВт:
- главного движения11
- привода подач2,1
Мощность электронасоса охлаждения жидкости, кВт0,12
Производительность электронасоса охлаждающей жидкости, л/мин22
Класс точности станкаН
Масса ВМ127М с УЦИ обрабатываемых деталей с приспособлением, кг800
Габариты, мм2560х2260х2500
Масса, кг4200(4250*)

* при оснащении станка УЦИ
