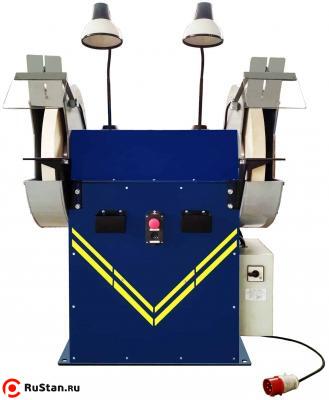

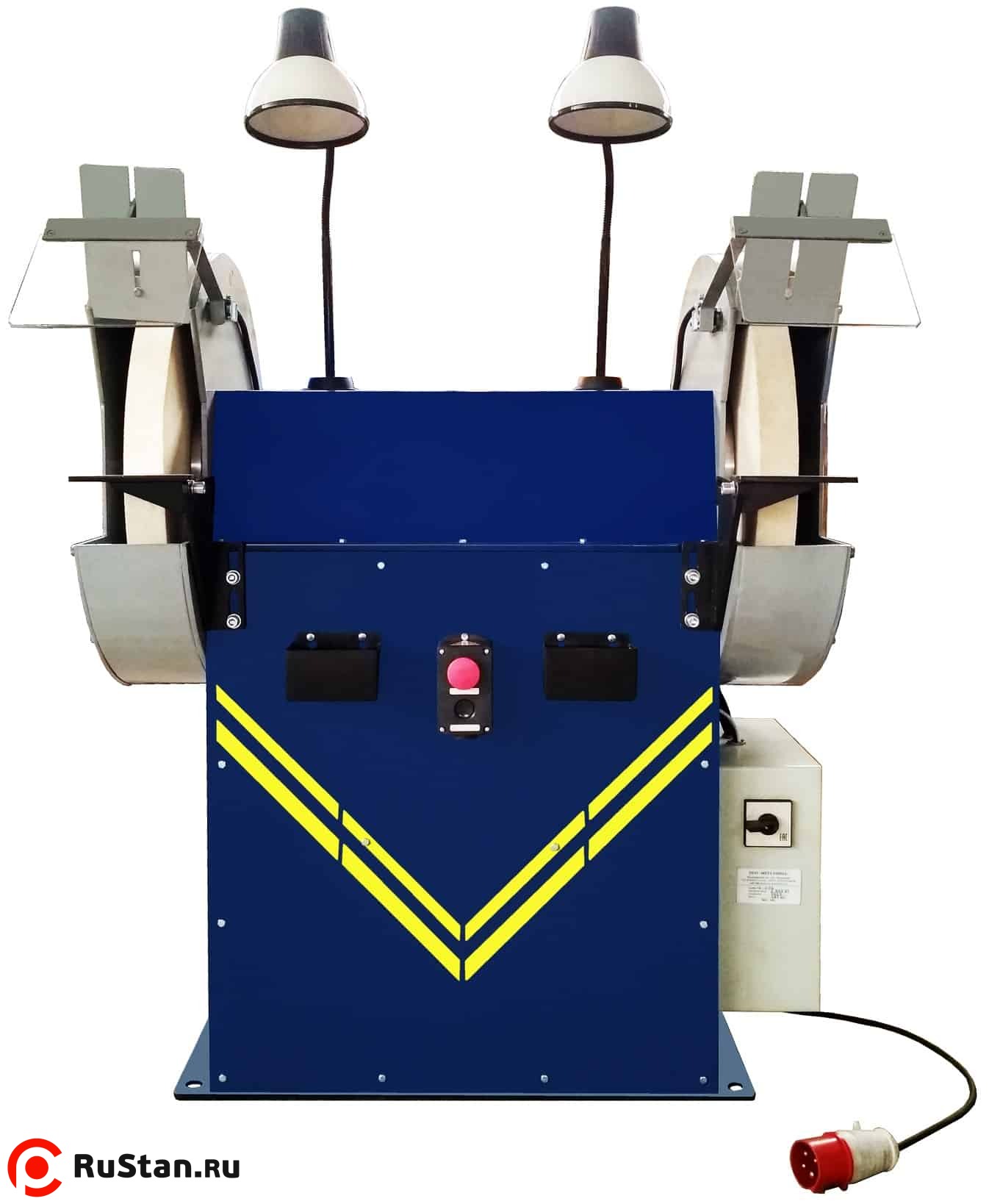

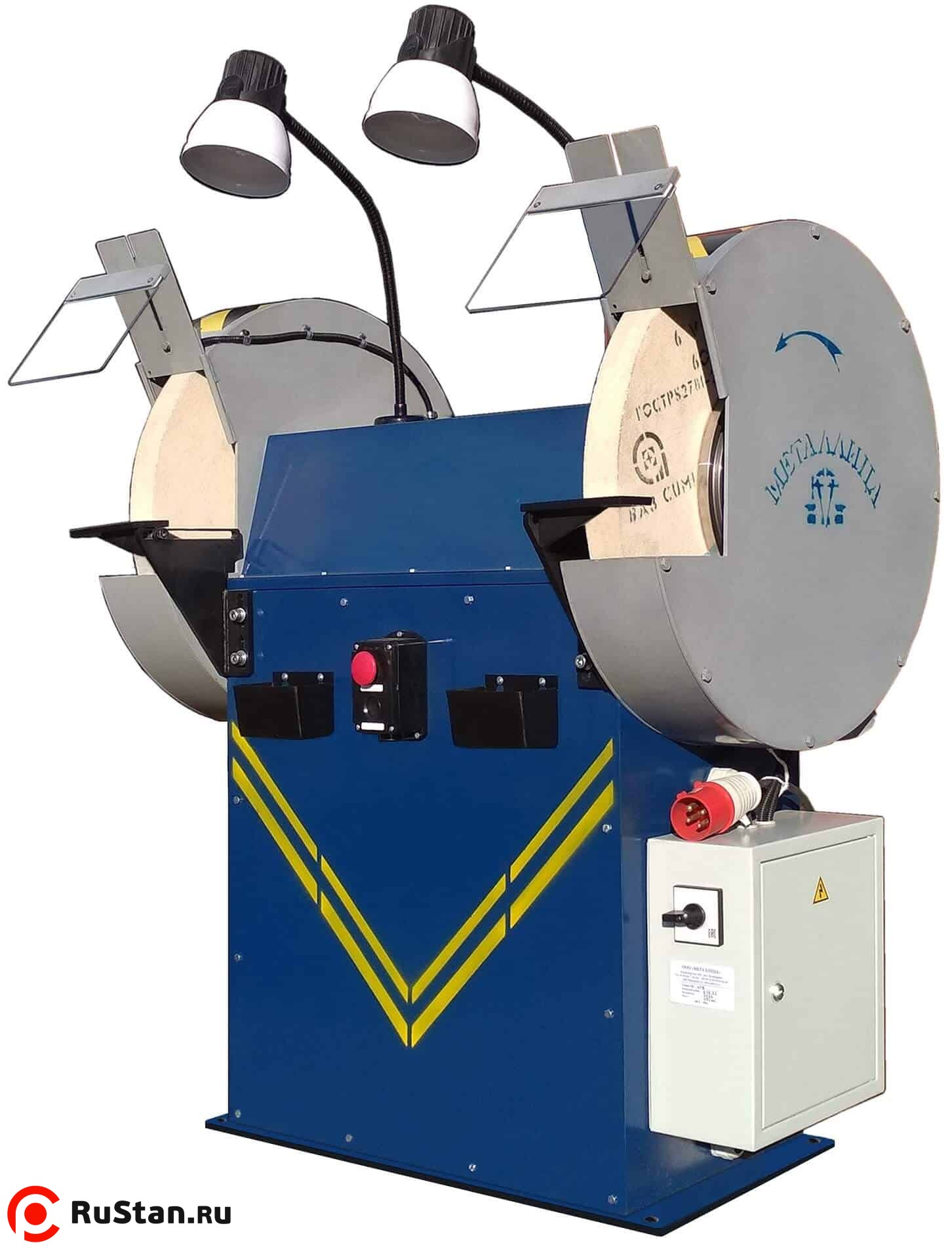

Станок точильно-шлифовальный ТШ-4РБ (Круг 600х50х203)

Станок точильно-шлифовальный ТШ-4РБ(600мм) предназначен для обработки металлических и неметаллических изделий при помощи абразивных кругов. Оборудование применяется для заточки станочного и ручного инструмента, зачистки деталей, обработки сварных и сборных конструкций, а также изделий из порошковых материалов и металлокерамики.

Модель ТШ-4РБ относится к двухсторонним точильно-шлифовальным станкам промышленного класса. Станок оснащается двумя шлифовальными кругами диаметром 600 мм, что позволяет выполнять интенсивную обработку заготовок и инструмента на производственных участках, в ремонтных мастерских и цехах металлообработки.

Для повышения безопасности работы на станке установлен концевой выключатель, блокирующий двигатель при поднятии защитного экрана. Регулируемые упоры по горизонтали и вертикали обеспечивают удобное позиционирование обрабатываемой детали. Съемные металлические емкости предназначены для охлаждающей жидкости, а защитные кожухи имеют выходные патрубки для подключения пылеотсоса и удаления абразивной пыли из рабочей зоны оператора.

Станки точильно-шлифовальные изготовляются по ТУ 3813-006-22736285-2008.

Преимущества

• Промышленная двухсторонняя конструкция для интенсивной эксплуатации.
• Шлифовальные круги большого диаметра — 600 мм.
• Посадочный диаметр круга 203 мм обеспечивает увеличенный полезный изнашиваемый объем по сравнению с кругами с посадкой 305 мм.
• Регулировка упоров в горизонтальном и вертикальном положении.
• Концевые выключатели блокируют работу двигателя при поднятии защитного экрана.
• Съемные металлические емкости для охлаждающей жидкости.
• Светильники с гибкой ножкой и безопасным питанием 24 В.

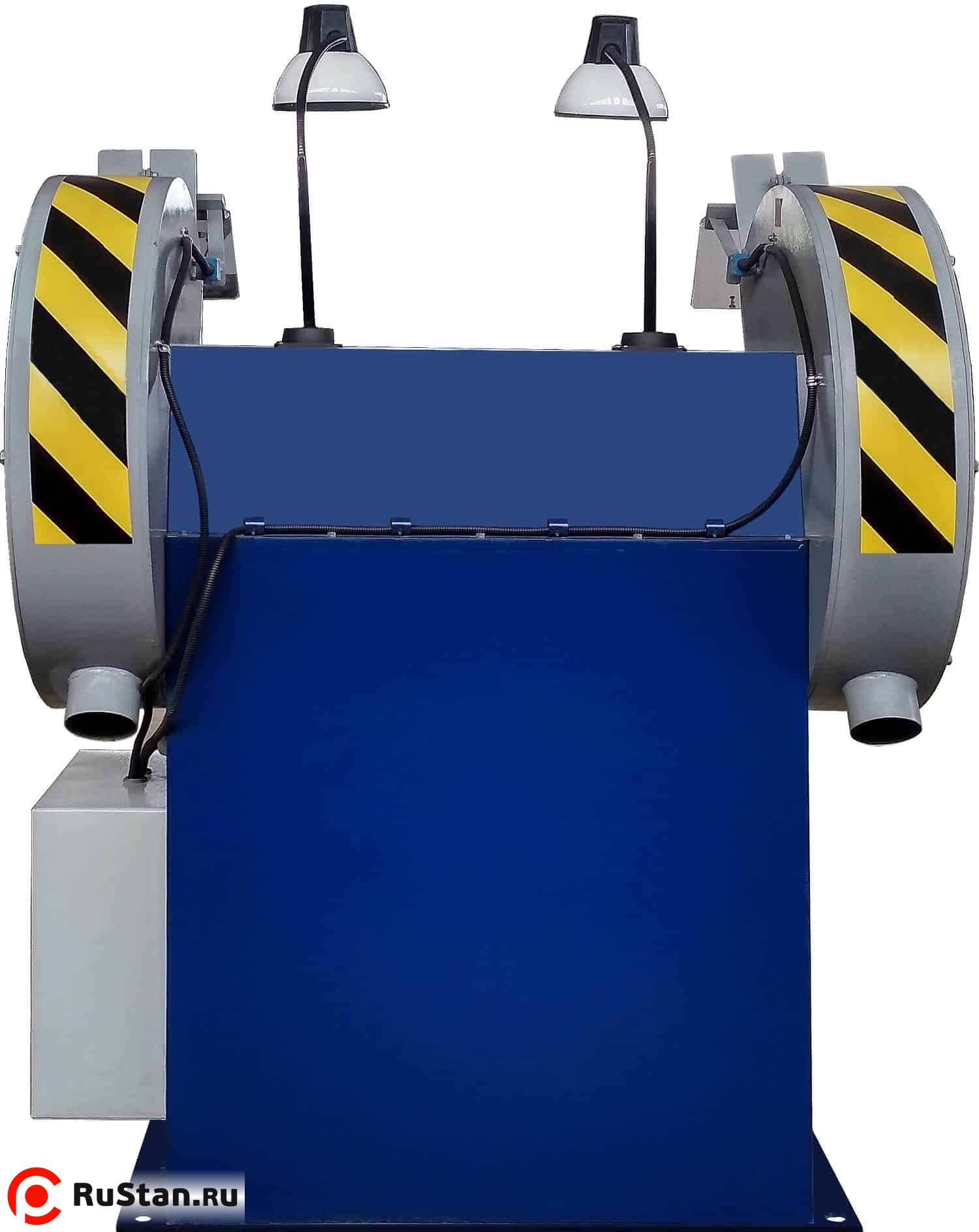

• Защитные кожухи с патрубками для подключения вытяжной вентиляции или пылеотсоса.
• Срок службы станка — 15 лет.
• Гарантия производителя — 2 года.

Преимущество кругов с посадочным диаметром 203 мм

На станке ТШ-4РБ применяются шлифовальные круги 600х50х203 мм. По сравнению с кругами 600х50х305 мм они имеют больший полезный изнашиваемый объем. Это позволяет дольше использовать круг до замены и снизить расход абразивного инструмента.

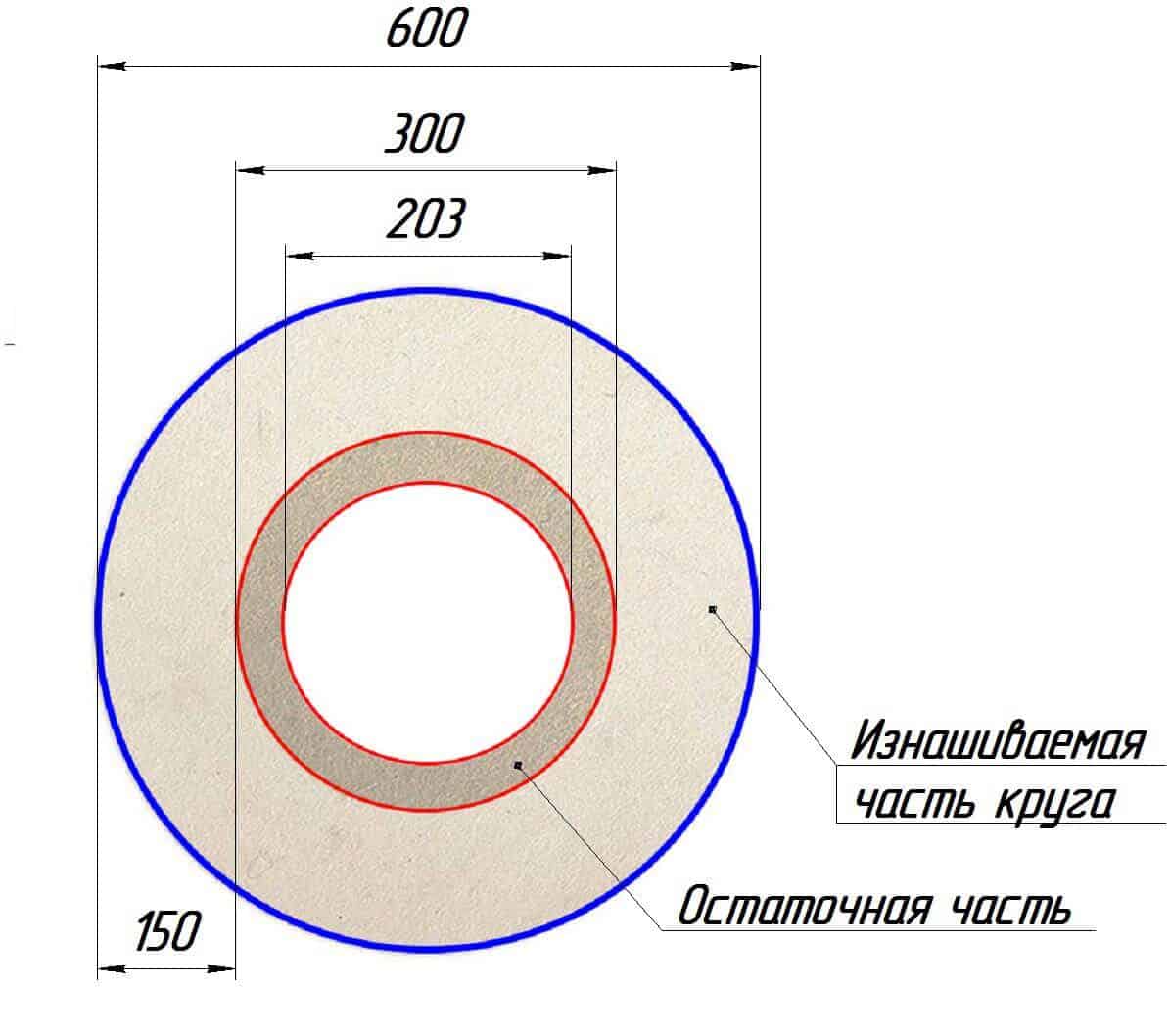

Схема сравнения полезного износа круга

Круг 600х50х203 мм	Круг 600х50х305 мм
Минимальный рабочий диаметр изношенного круга — 300 мм	Минимальный рабочий диаметр изношенного круга — 400 мм

Таким образом, при одинаковом наружном диаметре 600 мм круг с посадочным диаметром 203 мм используется эффективнее. Его можно эксплуатировать до меньшего остаточного диаметра, поэтому полезный слой абразива больше, а затраты на расходные материалы ниже.

Особенности шлифовального круга с посадочным диаметром 203 мм

В станке используются шлифовальные круги 600х50х203 мм. По сравнению с кругами 600х50х305 мм посадочный диаметр 203 мм позволяет увеличить полезный изнашиваемый размер круга. Минимальный рабочий диаметр изношенного круга составляет 300 мм, благодаря чему полезный изнашиваемый объем почти в два раза больше, чем у круга с посадочным диаметром 305 мм.

Комплектация

• Станок в сборе
• Круг шлифовальный 600х50х203 — 2 шт.
• Концевые выключатели
• Разъем «Вилка-Розетка»
• Светильники с гибкой ножкой, напряжение 24 В
• Паспорт

Рекомендуемое дополнительное оборудование

• Пылеулавливающий агрегат

Расходные материалы

• Шлифовальный круг
• Ремень В-1800
• Алмазный инструмент, шарошка
• Шарошкодержатель
