2 594 272 руб.
с НДС - на 15.11.2024 г.
| Модель: |  |
DMTG CDS6250B/1500 |
| Производитель: |  |
DMTG |
- Описание
-
Документы -
Видео
- Комментарии
- Отзывы
Универсальный токарно-винторезный станок CDS6250B/1500 – является аналогом, всем нам хорошо известного, отечественного 16К20. Этот токарный станок можно отнести к так называемым «рабочим лошадкам», которые стоят практически на каждом металлообрабатывающем производстве, не только нашей страны но и по всему миру. Распространённость этого станка обусловлена тем, что он является основой для токарной обработки деталей типа тел вращения.
CDS6250B разработан совместно с Великобританской фирмой «Colchester» и не смотря на то что это аналог нашего станка, он имеет ряд преимуществ и усовершенствований таких как:
• Максимальные обороты шпинделя – до 2240 об/мин;
• Увеличенный диаметр отверстия в шпинделе – 82 мм;
• Максимальный диаметр заготовки над станиной – до 500 мм;
• Максимальный диаметр заготовки над суппортом – до 290 мм;
• И т.п.
Винторезный станок создан с привлекательным дизайном, а так же Вас порадует его низкая стоимость относительно своих аналогов.
Большим плюсом при выборе такого универсального токарного станка можно отнести и широкую стандартную комплектацию. Для станка CDS6250 предусмотрена следующая комплектация: патрон чугунный 3-х кулачковый; патрон чугунный 4-х кулачковый; планшайба; люнет подвижный; люнет неподвижный; неподвижный центр; задняя бабка; защитные кожухи; инструмент для обслуживания станка; вся документация необходимая для эксплуатации станка – на русском языке.

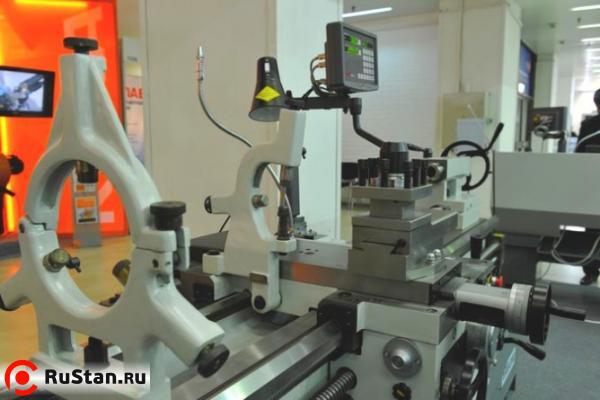

Есть возможность оснастить данный станок и некоторыми опциями: Устройством цифровой индикации (УЦИ), без которого в современной промышленности не обходится практически ни один универсальный станок; Конусная линейка – соответственно используется для точения различных конусов.
Приобретая такой станок на своё производство – Вы точно не прогадаете, он всегда найдёт себе применение и будет востребован. А в связи с тем, что конструкция CDS6250 крайне проста и знакома, наверное, каждому наладчику токарных станков, обслуживание его будет не трудоёмким и не потребует больших затрат.
Технические характеристики универсального токарно-винторезного станка DALIAN CDS6250/2000:
| Характеристика | Значение |
|---|---|
| Макс. диаметр изделия типа диск, мм | 500 |
| Макс. диаметр обработки тел типа вал, мм | 290 |
| Макс. диаметр обработки в гапе, мм | 760 |
| Ширина гапа, мм | |
| РМЦ, макс длина заготовки, мм | 1500 |
| Макс. вес заготовки, кг | 300 |
| Торец шпинделя | D6 |
| Отверстие шпинделя, мм | 82, 52 |
| Конус отверстия шпинделя | Морзе №6 |
| Количество скоростей шпинделя, ступеней | 16 |
| Диапазон скоростей шпинделя, об/мин | 28~2240 |
| Количество подач | |
| Диапазон продольной подачи 1:1, мм/об | 0.044~1.48 |
| Диапазон продольной подачи 16:1, мм/об | |
| Быстрые продольные перемещения суппорта, м/мин | 4.2 |
| Быстрые поперечные перемещения суппорта, м/мин | 2.1 |
| Шаг продольного ходового винта, мм | 12 |
| Шаг поперечного ходового винта, мм | 5 |
| Количество нарезаемых резьб/ шаг, мм | |
| Размеры хвостовика инструмента, мм | 25х25 |
| Макс. угол поворота поворотной части суппорта, град | +/-45 |
| Макс. перемещение резцедержки, мм | 150 |
| Макс. допустимое усилие резания, Н | |
| Макс. допустимое усилие подачи, Н | |

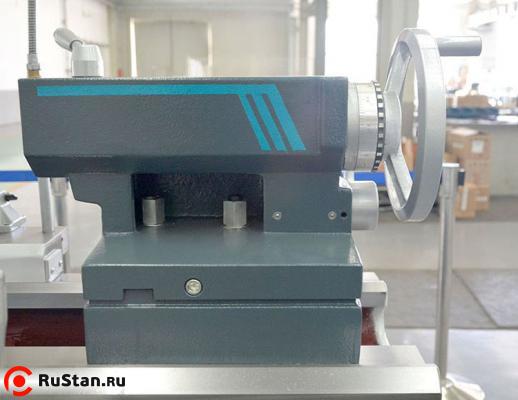

| Диаметр пиноли задней бабки, мм | 75 |
| Перемещение пиноли задней бабки, мм | 150 |
| Конус пиноли задней бабки | Морзе №5 |
| Мощность э/д шпинделя, кВт | 7.5 |
| Система СОЖ, проток л/мин | 25 |
| Масса станка нетто, кг | 2310 |
| Масса станка брутто, кг | 3000 |
| Габариты станка ДхШхВ | 3100х1186х1420 |
Комплект поставки

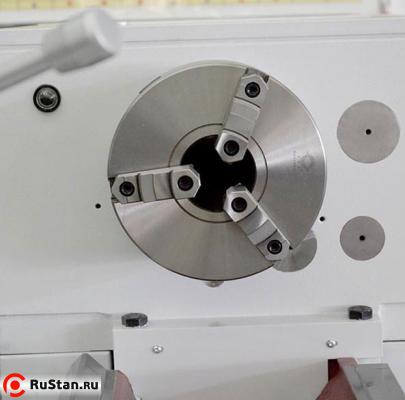

- 3-кулачковый токарный патрон Ø250 мм
- Люнет подвижный Ø20-80 мм(для РМЦ 1500 мм и больше)
- Люнет неподвижный Ø30-160 мм (для РМЦ 1500 мм и больше)
- Станочный светильник
- Упорный центр МК5
- Комплект обслуживающего инструмента
- Руководство по эксплуатации на русском языке
