2 341 396 руб.
с НДС - на 15.11.2024 г.
| Модель: |  |
OPTIturn TH4610D с УЦИ |
| Артикул: | |
3462110 |
| Производитель: |  |
Optimum (Германия) |
| Сертификат: |  |
Официальный дилер |
| Изготовитель: |  |
Китай |
- Описание
- Дополнительная оснастка
-
Документы - Комментарии
- Отзывы
- Доставка
Токарно-винторезный станок OPTIturn TH4610D с УЦИ уникален в высокой точности обработки и долговечности в эксплуатации.
Особенности
- Устройство цифровой индикации DPA 21.
- Закаленные и отшлифованные направляющие станины.
- Присоединительная поверхность шпинделя Camlock DIN ISO 702-2 Nr. 6.
- СОЖ: с отдельным баком для охлаждающей жидкости, а также индикацией уровня заполнения и маслораспределителем.
- Легкое опустошение и очистка бака в соответствии стандартам DIN.
- Гарантированная точность биения шпинделя не более чем 0,015 мм.
- Механическая продольная подача с четырьмя эксцентриковыми зажимами.
- Ножная педаль аварийной остановки станка.

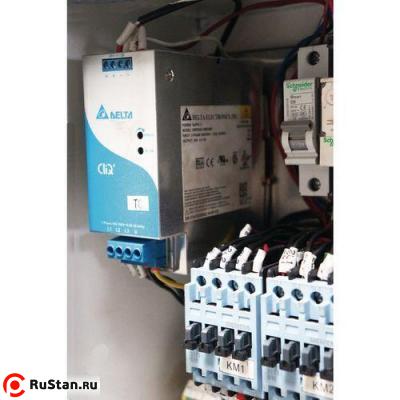

- Электрика с комплектующими SIEMENS.
- Регулируемый датчик резьбонарезания.
- Централизированная система смазки.
- Быстросменный резцедержатель SWH 5-B.
- 1 резцедержатель 25 x 120 Typ D для четырехгранного призматического резца.
- Быстродействующая коробка подач закрытого типа с закаленными шлифованными шестернями и валами, работающими в масляной ванне и установленными на прецизионные подшипники.
- Станочный светильник.
- Большой защитный экран.
- Задняя бабка может быть смещена на ± 15 мм для точения длинных конусов.
- Цена деления лимба маховика пиноли задней бабки 0,025 мм.
Устройство цифровой индикации DPA 21
- Индикация скорости.
- Значительное снижение времени производства.
- Более точная работа.
- Вероятность ошибок сведена к минимуму.
Основной шпиндель
- Закален и отшлифован.
- Работает в маслянной ванне.
- Установлен на прецизионные подшипники.
- Шестерни закалены и отшлифованы, что обеспечивает их плавный ход.
Технические характеристики OPTIturn TH4610D с УЦИ |
|
|---|---|
| Характеристика | Значение |
| Мощность главного двигателя | 5,5 кВт |
| Напряжение питающей сети | 380 В |
| РМЦ | 1060 мм |
| Макс. Ø обработки над станиной | 460 мм |
| Диаметр обработки над направляющими | 270 мм |
| Диаметр обработки над выемкой станины | 690 мм |
| Длина выемки в станине | 240 мм |
| Диапазон продольной подачи | 0,031 - 1,7 мм/об |
| Количество продольных подач | 42 |
| Диапазон поперечных подач | 0,014 - 0,784 мм/об |
| Количество поперечных подач | 42 |
| Пределы шага нарезаемых метрических резьб | 0,1 - 14 мм/об |
| Количество шагов (метрические резьбы) | 41 |
| Пределы шага нарезаемых дюймовых резьб | 112 - 2 ниток/дюйм |
| Количество шагов (дюймовые резьбы) | 41 |
| Пределы шага нарезаемых трапецеидальных резьб | 4 - 112 |
| Количество шагов (трапецеидальные резьбы) | 50 |
| Пределы шага нарезаемых модульных резьб | 0,1 - 7 |
| Количество шагов (модульные резьбы) | 34 |
| Диапазон оборотов (скоростей) | 25 - 2000 об/мин |
| Количество передач (скоростей) | 12 |
| Шпиндельный патрон | опция |
| Диаметр сквозного отверстия в шпинделе | 58 мм |
| Конус шпинделя | КМ6 |
| Размер державки инструмента (резца) | (быстросменный) 25 мм |
| Конус пиноли задней бабки | КМ4 |
| Перемещение пиноли задней бабки | 130 мм |
| Диаметр отверстия в задней бабке | 60 мм |
| Ход по оси X | 125 мм |
| Ход по оси Z | 285 мм |
| Высота центров | 230 мм |
| Ширина направляющих станины | 300 мм |
| Вес OPTIturn TH4610D с УЦИ нетто | 1720 кг |

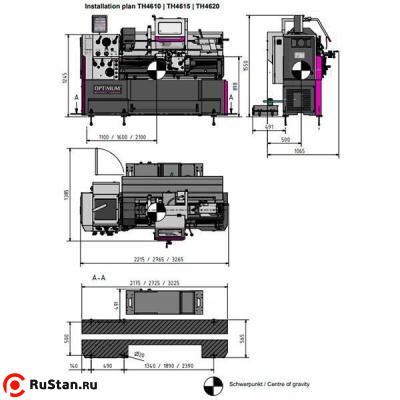

| Габариты (ДхШхВ) | 2215x1065x1550 мм |
| Вес брутто | 1910 кг |
| Габариты упаковки (ДхШхВ) | 2280x1150x1650 мм |
Стандартная комплектация
- Оправка МК 6 / МК 4
- Упорный центр МК 4
- Неподвижный люнет, проходное отверстие 160 мм
- Подвижный люнет, проходное отверстие 100 мм
- Быстросменный резцедержатель SWH 5-B
- 1 резцедержатель 25 x 120 Typ D для четырехгранного призматического резца
- Датчик резьбонарезания
- Система подачи СОЖ
- Станочный светильник
- Набор сменных шестерн
- Не забудьте приобрести токарный патрон!
