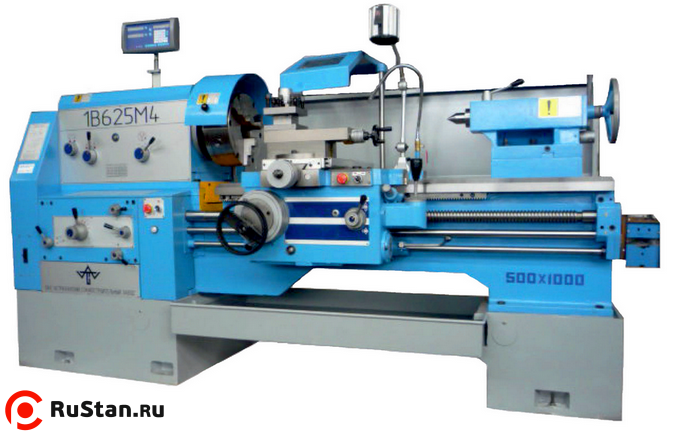

Токарно-винторезный станок 1В625М4/2000
| Модель: |  |
1В625М4/2000 |
| Производитель: |  |
Россия |
Токарно-винторезный станок 1В625М4 предназначен для выполнения разнообразных токарных работ, таких как, наружное и внутреннее точение цилиндрических поверхностей, сверление и растачивание отверстий, точение конусов и нарезание резьб: метрических, дюймовых, питчевых. Технические характеристики и жесткость станка, широкий диапазон частот вращения шпинделя и подач позволяют полностью использовать возможности прогрессивных инструментов при обработке различных материалов. Шпиндель станка имеет отверстие 102 мм, что значительно расширяет технологические возможности оборудования и позволяет обрабатывать длинномерные прутковые заготовки большого диаметра, установленные в патроне и расположенные в отверстии шпинделя. Серьезным преимуществом станка мод. 1В625М4 перед аналогичными станками других производителей является использование в конструкции шпиндельного узла дополнительной третьей опоры, что позволяет повысить жесткость, виброустойчивость шпинделя и улучшить эксплуатационные характеристики станка в целом. Патрон ф315 мм крепится к шпинделю через переходной фланец. Для удобства переключения скоростей вращения шпинделя имеется толчковый режим. Все основные части станка изготовлены из высококачественных материалов, что обеспечивает надежную работу и сохранение точности обработки в течение долгих лет. Станок может быть оснащен устройством цифровой индикации (УЦИ) по 2-м или 3-м координатам.
Технические характеристики 1В625М4 | |
|---|---|
| Характеристика | Значение |
| Класс точности по ГОСТ 8-82 | H |
| Наибольший диаметр обрабатываемой поверхности в мм | |
| - над станиной | 500 |
| - над суппортом | 300 |
| - в выемке станины | 780 |
| Наибольшая длина устанавливаемой заготовки в мм, не менее | 2000 |
| Наибольшая длина обрабатываемой поверхности в мм, не менее | 1900 |
| Эффективная длина выемки (ГАПа) в мм | 276 |
| Конец шпинделя фланцевый (условный размер) по ГОСТ 12593-93 | 11 |
| Центр в шпинделе по ГОСТ 13214-79 | 110, 1:20 (Метр. 110) |
| Диаметр цилиндрического отверстия в шпинделе в мм, не менее | 102 |
| Высота устанавливаемого резца в мм, не менее | 25 |
| Центр в пиноли задней бабки по ГОСТ 13214-79 | 7032-0039 (Морзе 5) |
| Наибольшая длина перемещения в мм, не менее | |
| - каретки | 1780 |
| - нижнего суппорта | 250 |
| - верхнего суппорта | 100 |
| - пиноли | 150 |
| - задней бабки (поперечное смещение) | ±15 |
| Наибольший угол поворота верхнего суппорта, град. | ±45 |
| Цена деления шкалы отчета перемещений, мм | |
| - каретки (по нониусу) | 1,0 |
| - нижнего суппорта (удвоенное перемещение, т.е. изменение диаметра заготовки) | 0,1 |
| - верхнего суппорта | 0,1 |
| - пиноли (по нониусу) | 5 (0,05) |
| Цена деления шкалы поворота верхнего суппорта, град. | 1 |
| Пределы частот вращения шпинделя, мин-1 | 39-1700 |
| Количество частот вращения шпинделя | |
| - прямого вращения | 12 |
| - обратного вращения | 12 |
| Пределы рабочих подач суппорта, мм/об. | |
| - продольных | 0,082-1,586 |
| - поперечных | 0,027-0,529 |
| Пределы параметров нарезаемых резьб при основном наборе сменных колес, не менее | |
| - метрических, шаг, мм | 1,0-12 |
| - модульных, шаг, модулей | 0,25-3,0 |
| - дюймовых, число ниток на дюйм | 2,0-24 |
| - питчевых, питчей | 7,0-96 |
| Скорость быстрого перемещения суппорта, мм/мин.,не менее | |
| - продольного | 4,0 |
| - поперечного | 2,0 |
| Мощность привода главного движения, кВт | 7,5 |
| Суммарная мощность электродвигателей, установленных на станке, кВт | 7,875 |
| Габаритные размеры (ДхШхВ), мм | 3587x1063x1510 |
| Масса, кг | 2760 |
Комплектация
- Руководство по эксплуатации.
- Ключи:
- к электрошкафу
- к резцедержателю
- к патрону с внутренним четырёхгранником
- рожковые двухсторонние: 8х10; 24х30
- рожковые односторонние: 13; 16; 18
- шестигранные
- для круглых шлицевых гаек: Ø 45-52; Ø 100-110; Ø 115-130; Ø 165-170
- Щипцы для установки стопорных колец на валы и в отверстия
- отвертка L=300мм
- Втулка переходная метрическая 110 (1:20)/Морзе 5 (специальная)
- Центр Морзе 5
- Фланец к патрону Ø 320 мм
- Патрон 3-х кулачковый самоцентрирующий D=315 мм
- Планшайба Ø 400мм
- Зубчатые колеса с числом зубьев: 42; 32; 97; 100
- Масленка
Дополнительное оснащение
- Люнет неподвижный Ø 20-130
- Люнет подвижный Ø 20-80
- УЦИ
- Конусная линейка
Фланец к патрону и планшайба входят в комплектацию станков с РМЦ 2000 и 3000 мм!
