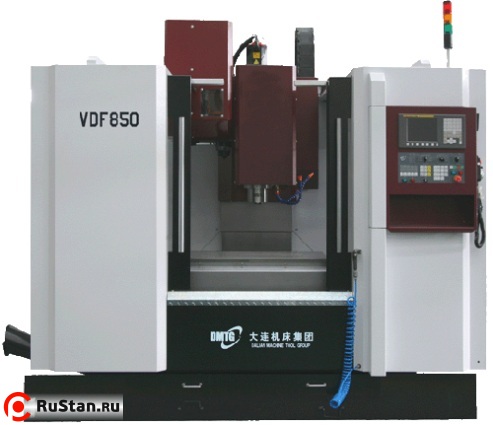

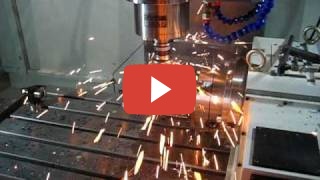

Фрезерный вертикальный обрабатывающий центр DMTG VDF850

Фрезерный вертикальный обрабатывающий центр DMTG VDF850 предназначен для фрезерных работ высокой точности, сверлильных, расточных и множества других операций в заготовках из цветных металлов , стали и чугуна. Станок способен обработать отверстия, пазы, или особые непрерывные изогнутые высокой сложности. Помимо выполнения различных металлообрабатывающих операций без пере установки детали, конструкция станка и система ЧПУ способны выполнять различные операции одновременно по 3 осям (при установке поворотного стола одновременно по 4-м осям). Так же возможна работа с подкачкой информации с внешнего устройства (карты памяти и по RS232) для выполнения программы с большим количеством кадров.

Станина, рабочий стол, координат

Цельнолитая станина дает возможность применять высокоскоростные режимы обработки, тем самым обеспечивается отсутствие вибраций и высокая точность.

Габаритные размеры рабочего стола станка составляют 1000х500 мм.Скорость перемещения по направляющим скольжения осей X, Y, Z составляет 20 м/мин. Перемещение по Х, Y, Z – 850, 510, 510 мм соответственно. Применение системы централизованной смазки направляющих и гайки ШВП (производства Тайвань) увеличивает ресурс и снижает трудоемкость обслуживания. Телескопическая защита значительно уменьшает количество стружки скапливающейся на направляющие и ШВП.

Сервомодули, находящиеся в электрошкафу, управляют серводвигателями Fanuc, передавая задание на перемещение и контролируют позицию по оптической шине FSSB. ШВП и серводвигатель соединены гибкой сильфонной муфтой, тем самым обеспечивается высокая эффективность и минимальный люфт, точная передача вращательного момента привода и высокая динамика перемещения.

Установка 4й координаты расширяет возможности механической обработки на станке. Использование задней бабки позволяет обрабатывать длинные заготовки с использованием спиральной интерполяции и переменного шага.

Шпиндель

Высокоточный скоростной шпиндель с подшипниками NSK (2 сверху, 3 снизу) в течении длительного срока эксплуатации гарантирует точность обработки. Зубчатый ремень снижает шум и вибрации при работе на высоких оборотах. В качестве устройства главного привода используется двигатель шпинделя (7.5/11 кВт FANUC). Передаточное отношение шкивов составляет 1:1, что позволяет реализовывать функцию жесткого нарезания резьбы посредством сервошпинделя. Применение устройства разгрузки позволяет не подвергать подшипники шпинделя нагрузкам от пневмоцилиндра при смене инструмента.

Прочее

16-ти позиционный инструментальный магазин зонтичного типа позволяет производить смену инструмента по кратчайшему направлению. Во время смены происходит обдув конуса шпинделя сухим воздухом для очистки хвостовика инструмента и отверстия конуса, и перед установкой нового выбранного инструмента.

Стуржкосборник шнекового типа, тележка под стружку, система освещения рабочего стола, система подачи СОЖ в зону резания входят в стандартную комплектацию станка. Перемещаемый бак СОЖ с индикацией уровня облегчает очистку СОЖ от стружки и ее замену.

Кабинетная защита зоны резания позволит избежать загрязнения рабочего места . Сепаратор СОЖ позволяет сохранять рабочие свойства охлаждающей жидкости в течении длительное время. Высокопроизводительный насос СОЖ вымывает стружку из зоны резания и помогает эффективно отводить тепло от режущего инструмента. Теплообменник электрошкафа позволяет отводить избыток тепла.

Применение станка

Обрабатывающий фрезерный центр VDF-850 эксплуатируется на предприятиях различных отраслей промышленности, и успешно используется в изготовлении высококачественных штампов и пресс-форм различных типоразмеров.

Базовая комплектация

• Система импульсной смазки
• Система подачи СОЖ
• Магазин инструментов зонтичного типа
• 3-х цветная лампа состояния станка
• Защита кабинетного типа
• Шнековый стружкосборник
• Освещение рабочей зоны
• Документация на русском языке

Опции

• Инструмент и оснастка (под детали заказчика)
• Система подачи СОЖ через инструмент
• Магазин с манипулятором
• Renishaw измерение инструмента
• Renishaw измерение инструмента TS27-R
• Стружкосборник пластинчатого типа
• Задняя бабка для 4й оси
• 4-я ось поворотный стол
