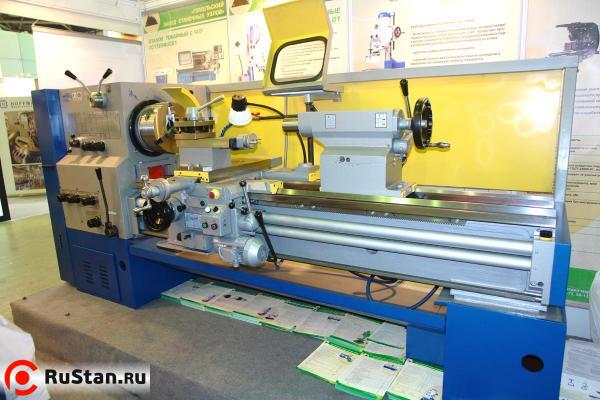

Токарно-винторезный станок ГС526УД1М предназначен для выполнения разнообразных токарных работ и для нарезания резьб: метрической, модульной, дюймовой, питчевой.
Особенности
- Станок класса точности П;
- Оснащен фартуком, имеющим собственный привод ускоренного перемещения каретки и суппорта, что улучшает динамику работы станка на ускоренном ходу и коробкой подач, которая позволяет нарезать резьбы 11 и 19 ниток на 1" без смены шестерен гитары;
- Передача вращения на вал шпинделя осуществляется с помощью фрикционных полумуфт;
- "Пневморазгрузка" задней бабки;
- Перемещение верхней части суппорта с резцедержателем производится через механическую передачу (в комплектации механизированным приводом суппортной группы (индекс станка "М"));
- Средняя часть суппорта может быть повернута на угол +/- 90o;
- Нижняя часть суппорта и каретка могут перемещаться вручную и механически. При этом имеют рабочие подачи (от привода подач) и быстрые (от привода быстрых перемещений);
Технические характеристики ГС526УД1М | |
|---|---|
| Характеристика | Значение |
| Расстояние между центрами, мм. | 1000 |
| Максимальный диаметр обрабатываемой заготовки над станиной, мм | 500 |
| Высота центров над направляющими станины, мм | 250 |
| Максимальный диаметр обработки над суппортом, мм. | 275 |
| Максимальный диаметр обработки в выемке станины, мм. | 630 |
| Наибольшая длинна обрабатываемой заготовки над выемкой станины, мм. | 235 |
| Диаметр отверстия в шпинделе, мм | 89 |
| Конус шпинделя | Метрический 100 по ГОСТ25557 |
| Конец шпинделя | 11К ГОСТ 12593, фланец D=290 мм |
| Частота вращения шпинделя, мин -1 | 16 - 2000 |
| Количество скоростей прямого вращения шпинделя | 22 |
| Количество скоростей обратного вращения шпинделя | 22 |
| Наибольший крутящий момент на шпинделе, Нм | 1000 |
| Число ступеней подач | 24 |
| Диапазон продольной подачи, мм./об. | 0,05 - 2,8 |
| Диапазон поперечной подачи, мм./об. | 0,025 - 1,4 |
| Скорость быстрого продольного перемещения суппорта, м/мин. | 3,6 |
| Скорость быстрого поперечного перемещения суппорта, м/мин. | 1,8 |
| Ход верхнего суппорта, мм | 150 |
| Ход поперечного суппорта, мм | 300 |
| Наибольшее продольное перемещение каретки, мм. | 935 |
| Центр в пиноли задней бабки | Морзе 5 ГОСТ 13214 |
| Ход пиноли, мм. | 150 |
| Высота резца, установленного в резцедержателе, мм. | макс. 25 |
| Шаг нарезаемой метрической резьбы (число ступеней), мм. | 0.5 - 112 |
| Шаг нарезаемой модульной резьбы (число ступеней), модуль | 0.5 - 112 |
| Шаг нарезаемой дюймовой резьбы (число ступеней), нит./1` | 56 - 0.5 |
| Шаг нарезаемой питчевой резьбы (число ступеней), питч | 56 - 0.5 |
| Класс точности | П |
| Мощность привода главного движения, кВт | 11 |
| Установленная суммарная мощность, кВт | 11,55 |
| Напряжение питания, В | 380 |
| Габаритные размеры (LxBxH), мм. | 2800 х 1265 х 1305 |
| Масса ГС526УД1М , кг. | 3100 |
Комплект поставки
- Станок в сборе;
- Система подачи СОЖ;
- RSTN - кулачок
- Патрон 3-х кулачковый диам. 250 мм.(3-315.55.14П);
- Ограждение патрона;
- Ограждение суппорта;
- Пневмооборудование для разгрузки задней бабки;
- 086.0400.000-01 суппорт с механическим приводом;
- 086.0500.000-01 каретка с механическим приводом суппорта;
- 086.5300.000 комплект сменных зубчатых колес:
- 086.5300.001 колесо зубчатое сменное Z=45; m =2;
- 086.5300.009 колесо зубчатое сменное Z=73; m =2;
- 086.5300.011 колесо зубчатое сменное Z=86; m =2;
- 086.5300.013 колесо зубчатое сменное Z=72; m =2;
- 086.5300.002 колесо зубчатое сменное Z=48; m =2;
- 086.5300.010 колесо зубчатое сменное Z=80; m =2.
- 086.6000.000 комплект инструмента – 1 шт.;
- 086.6002.000 ключ к электрошкафу – 1 шт.;
- техническая документация (руководство пользователя).
Дополнительная оснастка (поставляется за отдельную плату)
- Патрон 4-х кулачковый диаметром 250 мм. (4-315.55.14);
- 086.5300.003 колесо зубчатое сменное Z=57; m =2;
- 086.5300.005 колесо зубчатое сменное Z=60; m =2;
- 086.5300.006 колесо зубчатое сменное Z=66; m =2;
- 086.5300.012 колесо зубчатое сменное Z=90; m =2.
Втулки ГОСТ 13598:
- 6100-0143 (3/2) – 1 шт.;
- 6100-0146 (5/3) – 1 шт.;
- 6100-0147 (5/4) – 1 шт.
Клинья ГОСТ 3025:
- 7851-0012 (1/2) – 1 шт.;
- 7851-0013 (3) – 1 шт.;
- 7851-0014 (4) – 1 шт.
- Оправка 6039-0009 ГОСТ 2682;
- Центр вращающийся 7032-4158-03 (вариант А-1-5-Н ГОСТ 8742);
- Центр вращающийся грибковый 7032-4158-15 (30-190/95-175);
- Центр упорный 7032-0035 Морзе 5ПТ (ГОСТ 13214);
- Центр упорный 7032-0043 Морзе 6ПТ (ГОСТ 13214);
- 16ВТ20.92.000 патрон поводковый;
- 086.2200.000 упор микрометрический продольного хода;
- 086.2300.000 люнет подвижный;
- 086.2600.000 люнет неподвижный;
- ОК101.0000.000 опора клиновая – 4 шт.;
- 086.1700.000 резцедержатель задний;
- 086.1700.000 линейка конусная.
