| Модель: |  |
ИЗТС ИСБ 1200 |
| Изготовитель: |  |
Россия |
- Описание
- Комментарии
- Отзывы
Быстроходный горизонтально-расточной обрабатывающий модуль серии ИЗТС ИСБ 1200 отличается скоростным выдвижным шпинделем диаметром 130 мм, вращающимся со скоростью до 3000 об/мин с высоким крутящим моментом 1700 Нм, мощностью 30 кВт, высокой скоростью установочных перемещений З0 м/мин. Подача СОЖ осуществляется как внешним поливом, так и через шпиндель под давлением до 50 атм.

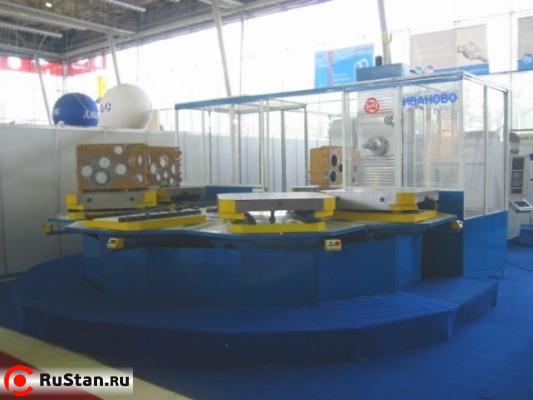

Станок имеет ограждение зоны обработки кабинетного типа и двух или пятиместный накопитель сменных паллет размером 1200x1200 мм.
Преимуществом является полная автономность модуля и возможность обработки на нём деталей комплектно, т.е. на каждой паллете размещаются различные детали, и при завершении цикла обработки по всем паллетам получается полностью обработанный комплект, отпадает необходимость синхронизации прохождения деталей по операциям. Производственная программа наращивается установкой модуля-дублёра. Имея автоматическую загрузку паллет из накопителя большой ёмкости, реализуется принцип безлюдной технологии.
Обрабатывающий модуль ИСБ 1200 оснащается ЧПУ NC110/Siemens/Fanuc и модулем подач Siemens/Fanuc.
Технические характеристики расточного станка ИЗТС ИСБ 1200 с ЧПУ
| Технические характеристики | ИСБ 1200 |
|---|---|
| Размеры рабочей поверхности стола-спутника, мм | 1200x1200 |
| Количество столов-спутников, шт | 2 |
| Грузоподъемность стола, кг | 4000 |
| Пределы рабочих подач поворотного стола (ось В), град/мин | 1...1080 |
| Максимальный крутящий момент стола (ось В), Нм | 5000 |
| Инструментальный конус | 2-50ГОСТ25827(SК50) (*3-50ГОСТ25827) |
| Диаметр расточного шпинделя, мм | 130 (*110) |
| Максимальная скорость вращения шпинделя, об/мин | 2250 (*3000) |
| Номинальная мощность привода вращения шпинделя, кВт | 28 |
| Максимальный крутящий момент шпинделя, Нм | 1700 |
| Максимальные программируемые перемещения, мм | |
| - ось Х (стол поперечно) | 1600 (*2000;3000) |
| - ось Y (шпиндельная бабка вертикально) | 1020 (*1400) |
| - ось Z (расточной шпиндель) | 710 (*500) |
| - ось W (стойка продольно) | 1000 (*1380) |
| Пределы рабочих подач, мм/мин | |
| - оси X, Y, W | 1...6000 (*1...15000) |
| - ось Z | 1...6000 |
| Скорости быстрых перемещений, м/мин | |
| - оси X, Y, W | 6 (*15) |
| - ось Z | 6 |
| Максимальное усилие подачи, Н | |
| - ось Х | 12500 |
| - ось Y | 10000 |
| - ось Z | 10000 |
| - ось W | 15000 |
| Емкость инструментального магазина, шт | 50 (*40; 64; 100) |
| Максимальный диаметр инструмента, мм | 125 |
| Максимальная длина инструмента, мм | 400 |
| Класс точности по ГОСТ 30027 | П |
| Точность позиционирования по осям, мм | 0,005 |
| Точность повторяемости позиционирования, мм | 0,0025 |
| Подача СОЖ через сопла на шпиндельной бабке, л/мин | 100 |
| Габаритные размеры (с приставным оборудованием), мм | |
| - ширина | 5500 |
| - длина | 8700 |
| - высота | 4300 |
| Масса ИЗТС ИСБ 1200 станка, кг | 21000 |
* - по специальному заказу
Дополнительные принадлежности:
- Угловая головка 1250.877.003 (на базе угловой головки 7940-7010-04), инструментальный конус SК50
- Угловая головка 7940-7035 (совместно с узлом 1250.877.002), инструментальный конус SК40
- Поддержка шпинделя 1250.287.004 (на длине 300 мм)
- Импортная гидростанция ф. Hydac (Германия)
- Линейные измерительные системы ф. Heidenhain (Германия)
- Импортная гидроаппаратура
- Импортная пневмоаппаратура
- Импортная защита направляющих
