| Модель: |  |
ZMM CU500M/1000 |
| Артикул: | |
CU_500M/1000 |
| Производитель: |  |
ZMM Sliven (Болгария) |

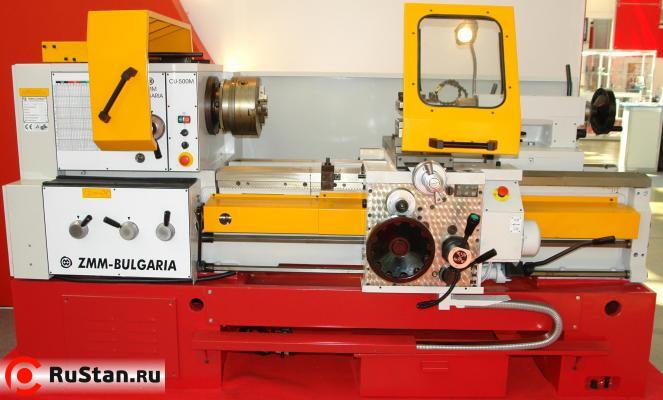

Токарный станок ZMM CU500M является аналогом станка 1К62, 16К20 и предназначен для выполнения токарных работ - точение конусов и нарезание резьб: метрических, дюймовых. Технические характеристики и жесткость станка, широкий диапазон частоты вращения шпинделя и подач позволяют полностью использовать возможности прогрессивных инструментов при обработке различных материалов.
Электрика станка CU500M изготовлена немецкой фирмой Шнайдер-электрик. В шпиндельном узле, используются подшипники и схемы их установки только ведущих фирм SKF и FAG.
За дополнительную плату станок CU500M комплектуется
- конусной линейкой с помощью которой можно производить нарезку конусной резьбы, а также точение конусов.
- устройcтвом цифровой индикации УЦИ.
Исполнение данного станка возможно по двум классам точности:
- Нормальной точности по DIN 8606
- Повышенной точности по DIN 8605
Сервисное и гарантийное обслуживание осуществляется Российскими специалистами. Гарантия 1 год.
Технические характеристики токарного станка CU500M/1000 |
||||
|---|---|---|---|---|
| Характеристика | Значение | CU500M | ||
| Основные параметры | Высота центров, мм | 250 | ||
| Диаметр обработки над станиной, мм | 500 | |||
| Диаметр обработки над суппортом, мм | 300 | |||
| Диаметр обработки над выемкой в станине, мм | 700 | |||
| Ширина направляющих, мм | 400 | |||
| Расстояние между центрами, мм | 1000 | |||
| Шпиндель, DIN 55027 | No | 8 | ||
| Диаметр отверстия шпинделя, мм | 72 | |||
| Конусное отверстие шпинделя, Metric | 80 | |||
| Передняя бабка | Количество скоростей шпинделя | 21 | ||
| Диапазон оборотов, об/мин | 20-2000 | |||
| Мощность главного привода, кВт | 7,5(11) | |||
| Подачи | Количество подач | 120 | ||
| Диапазон продольных подач, мм/об | 0,039-12 | |||
| Диапазон поперечных подач, мм/об | 0,018-6 | |||
| Резьба | Количество резьб | 64 | ||
| Шаг миллиметровой резьбы, мм | 0,5-120 | |||
| Шаг дюймовой резьбы, вит/1 | 60-1/4 | |||
| Шаг модульной резьбы, М | 0,125-30 | |||
| Шаг диаметральной резьбы, DP | 240-1 | |||
| Перемещения | Ход поперечных салазок, мм | 315 | ||
| Ход верхних салазок, мм | 130 | |||
| Пиноль | Диаметр пиноли, мм | 90 | ||
| Конус пиноли, Морзе | №5 | |||
| Ход пиноли, мм | 230 | |||
| Габариты , мм | без упаковки | 2600х1250х1400 | ||
| Вес ZMM CU500M/1000 , кг | без упаковки | 2650 | ||
Комплектация за дополнительную плату
|
|
|
|
|
|
| Планшайба 4-х кулачковая с независимым перемещением кулачков | Планшайба без кулачков | Подвижный люнет 10-200мм | Неподвижный люнет малый 10-230мм | Неподвижный люнет большой 150-400мм | 3-х кулачковый самоцентрирующийся токарный патрон 250мм |
|
|
|
|
|
|
| Однопозиционный ограничитель длины | Часы резьбовые (лимб нарезки резьбы) | Патрон поводковый с поводками | Сверлильный патрон | Редуктор пиноли задней бабки | Вращающийся центр кМ5 |
|
|
|
|||
| УЦИ Optima по двум осям | Конусная линейка +/-10 гр. 340мм | Быстросъемный резцедержатель MultiFix вместо стандартного 4-х позиционного | |||
А также:
- Комплект роликов для люнета
- Пятипозиционный ограничитель длины
- Электро-динамический тормоз
- Ножной тормоз 1000/1200/1500/2000/3000/4000/5000 mm
- Зубчато-ременная передача привода шпинделя передней бабки
- Комплект ключей для обслуживания станка
- Каталог запчастей
- Упаковка станка и узлов в деревянный ящик 1000/1200/1500/2000/3000/4000/5000 mm
Комплектация за дополнительную плату
