Станок токарный винторезный OPTIturn TH4620D

Код товара:

34647

В наличии 1 шт.

Цена для юр. и физ. лиц
2 740 624 руб.
с НДС - на 15.11.2024 г.

В корзину

Получить предложение Купить в лизинг

8 (800) 500-63-48

order@rustan.ru

Сравнить Избранное Варианты доставки

Самовывоз: Завтра

Доставка:

Aдрес склада в Саратове

Модель:		OPTIturn TH4620D с УЦИ
Артикул:		3462130
Производитель:		Optimum (Германия)
Сертификат:		Официальный дилер
Изготовитель:		Китай

Описание
Дополнительная оснастка
Документы
Комментарии
Отзывы
Доставка

Токарно-винторезный станок OPTIturn TH4620D с УЦИ уникален в высокой точности обработки и долговечности в эксплуатации.

Особенности

Устройство цифровой индикации DPA 21.
Закаленные и отшлифованные направляющие станины.
Присоединительная поверхность шпинделя Camlock DIN ISO 702-2 Nr. 6.
СОЖ: с отдельным баком для охлаждающей жидкости, а также индикацией уровня заполнения и маслораспределителем.
Легкое опустошение и очистка бака в соответствии стандартам DIN.
Гарантированная точность биения шпинделя не более чем 0,015 мм.
Механическая продольная подача с четырьмя эксцентриковыми зажимами.
Ножная педаль аварийной остановки станка.

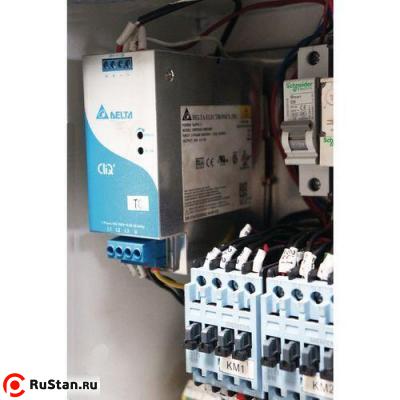

Электрика с комплектующими SIEMENS.
Регулируемый датчик резьбонарезания.
Централизированная система смазки.
Быстросменный резцедержатель SWH 5-B.
1 резцедержатель 25 x 120 Typ D для четырехгранного призматического резца.
Быстродействующая коробка подач закрытого типа с закаленными шлифованными шестернями и валами, работающими в масляной ванне и установленными на прецизионные подшипники.
Станочный светильник.
Большой защитный экран.
Задняя бабка может быть смещена на ± 15 мм для точения длинных конусов.
Цена деления лимба маховика пиноли задней бабки 0,025 мм.

Устройство цифровой индикации DPA 21

Индикация скорости.
Значительное снижение времени производства.
Более точная работа.
Вероятность ошибок сведена к минимуму.

Основной шпиндель

Закален и отшлифован.
Работает в маслянной ванне.
Установлен на прецизионные подшипники.
Шестерни закалены и отшлифованы, что обеспечивает их плавный ход.

Технические характеристики OPTIturn TH4620D с УЦИ
Характеристика	Значение
Мощность главного двигателя	5,5 кВт
Напряжение питающей сети	380 В
РМЦ	2060 мм
Макс. Ø обработки над станиной	460 мм
Диаметр обработки над направляющими	270 мм
Диаметр обработки над выемкой станины	690 мм
Длина обработки в выемке станины	240 мм
Диапазон продольной подачи	0,031 - 1,7 мм/об
Количество продольных подач	42
Диапазон поперечных подач	0,014 - 0,784 мм/об
Количество поперечных подач	42
Пределы шага нарезаемых метрических резьб	0,1 - 14 мм/об
Количество шагов (метрические резьбы)	41
Пределы шага нарезаемых дюймовых резьб	112 - 2 ниток/дюйм
Количество шагов (дюймовые резьбы)	41
Пределы шага нарезаемых трапецеидальных резьб	4 - 112
Количество шагов (трапецеидальные резьбы)	50
Пределы шага нарезаемых модульных резьб	0,1 - 7
Количество шагов (модульные резьбы)	34
Диапазон оборотов (скоростей)	25 - 2000 об/мин
Количество передач (скоростей)	12
Шпиндельный патрон	опция
Диаметр сквозного отверстия в шпинделе	58 мм
Конус шпинделя	КМ6
Размер державки инструмента (резца)	(быстросменный) 25 мм
Конус пиноли задней бабки	КМ4
Перемещение пиноли задней бабки	130 мм
Диаметр отверстия в задней бабке	60 мм
Ход по оси X	125 мм
Ход по оси Z	285 мм
Высота центров	230 мм
Ширина направляющих станины	300 мм
Вес OPTIturn TH4620D с УЦИ нетто	2400 кг

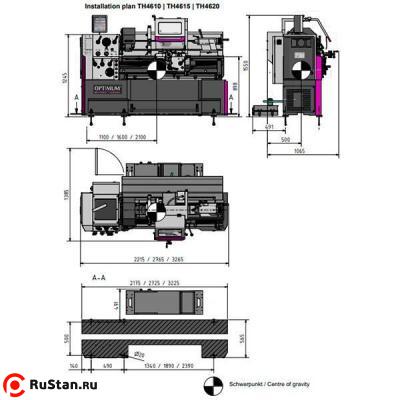

Габариты (ДхШхВ)	3265x1065x1550 мм
Вес брутто	2295 кг
Габариты упаковки (ДхШхВ)	3400x1150x1650 мм

Стандартная комплектация

Сменная державка 25х120 мм тип D — 1 шт
Быстросменный резцедержатель SWH 5-B
Оправка переходная МK 6 — МK 4
Упорный центр МК 4
Неподвижный люнет, проходное отверстие макс. 160 мм
Подвижный люнет, проходное отверстие макс. 100 мм
Светодиодный станочный светильник
Резбоуказатель
Система подачи СОЖ
Комплект сменных шестерен гитары
Масло для редуктора
Комплект обслуживающего инструмента
Руководство по эксплуатации
Не забудьте приобрести токарный патрон!
