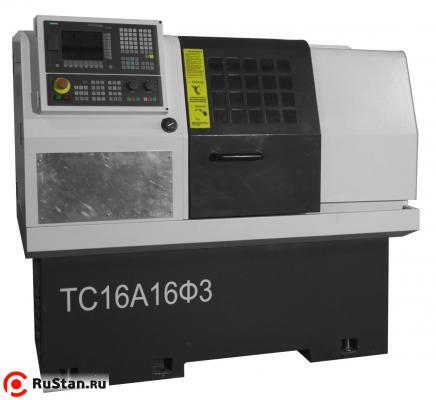

Токарный станок мод. ТС16А16Ф3 с ЧПУ Siemens 808D

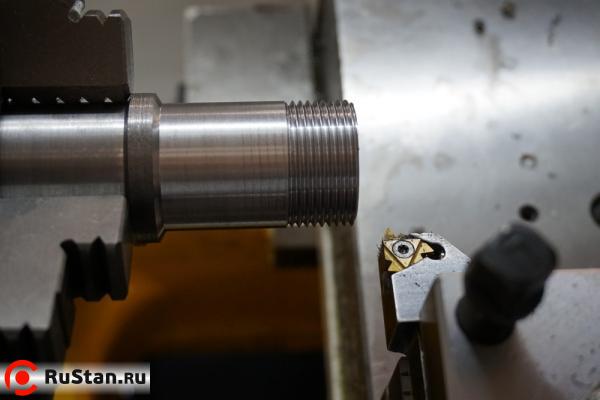

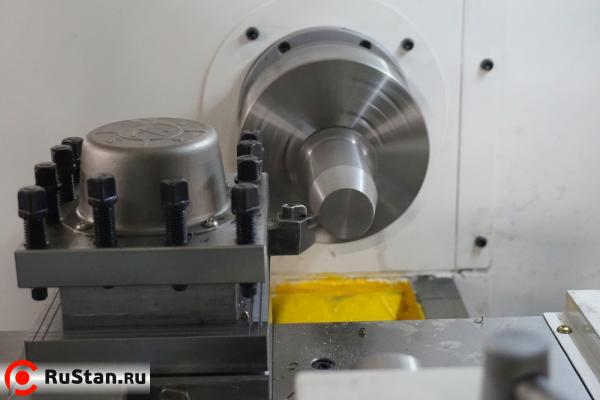

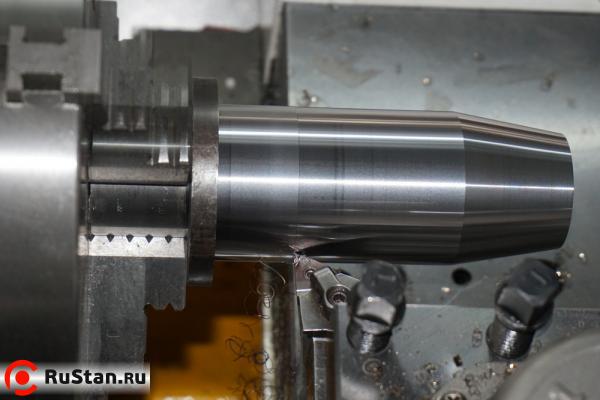

Токарный станок ТС16А16Ф3 с ЧПУ предназначен для мелко и средне-серийной обработки деталей небольшой массы и габаритов. Высокие обороты вращения шпинделя и сервопривода по осям позволяют производить обработку цилиндрических, конических и сферических поверхностей, торцов, канавок и фасок, нарезания различных видов цилиндрических и конических резьб. Возможна обработка черных, цветных металлов и пластмасс.

Современная система ЧПУ с цветным дисплеем и информацией ни русском языке. Сервомоторы по осям X и Z, безлюфтовые муфты, подшипники и ШВП обеспечивают быстрое перемещение суппорта с высокой точностью позиционирования. Автоматическая система смазки направляющих и ШВП увеличивает срок эксплуатации станка. 4-х позиционная резцедержка позволяет обрабатывать детали сложных форм. Система подачи СОЖ в зону резания помогает обеспечить режимы обработки, теплоотведение и чистоту поверхности.

Основание и станина

В основе конструкции - цельнолитое основание и широкая чугунная станина с высокими показателями жесткости и устойчивости к деформациям во время работы, что увеличивает срок службы станка.

Шпиндельная бабка

Передняя бабка станка имеет один диапазон скорости вращения шпинделя, в пределах которого скорость регулируется бесступенчато, с помощью частотного преобразователя. Высокоскоростной шпиндель (до 3000 об/мин) подходит для изготовления небольших деталей и деталей из цветных металлов. В базе укомплектован 3-х кулачковым стальным патроном с проходным диаметром 48 мм.

Задняя бабка

Даже при таком, относительно небольшом РМЦ, зачастую, использование задней бабки является желательным или даже необходимым.Задняя бабка имеет жесткую конструкцию. В ней используется эксцентриковый механизм быстрого зажима с помощью рычага, который прост в управлении, имеет достаточно большую силу зажима.

Преимущества ЧПУ Siemens 808

Надежность и максимальная защита:

• Закрытые панели для максимальной защиты от влажности и загрязнений. Защита IP65 для всей фронтальной панели;
• Разработана и собрана по жестким немецким нормам качества.

Компактность и производительность:

• Небольшие габариты вмещают много мощных функций, что обеспечивает максимальную производительность; - USB интерфейс на передней панели;
• 7.5” цветной дисплей.

Простота и интеллект:

• Удобное редактирование программ;
• Текстовый редактор ЧПУ как на ПК;
• Функция копирования / вставки;
• Эффективное фоновое редактирование;
• Организация программ обработки деталей во вложенные папки;
• Программы обработки деталей и папки с удобочитаемыми именами.

Базовая комплектация

• Система ЧПУ Siemens 808;
• Цельнолитое основание;
• Трехкулачковый патрон;
• Резцедержка 4-х позиционная +4 лезвийных блока;
• Направляющие качения;
• Автоматическая система смазки;
• Местное освещение зоны резания;
• Подача СОЖ в зону резания;
• Полностью закрытая зона резания;
• Руководство по эксплуатации.

Опции

• Гидравлический трехкулачковый патрон 6";
• Задняя бабка с пинолью;
• Задняя бабка с гидравлической пинолью;
• Цанговый патрон;
• Податчик прутка.
