Токарный станок с ЧПУ DMTG CL15

Высокоскоростной многофункциональный токарный станок CL15 с ЧПУ для прецизионной обработки мелких деталей ступенчатой или криволинейной формы в условиях серийного производства.

Предназначен для обработки заготовок из стали, цветных металлов и сплавов в электронной, приборостроительной, аэрокосмической, медицинской промышленности, военно-промышленном комплексе.

Особенности DMTG CL15

• Специально разработан с учетом возможности встраивания в состав автоматических и роботизированных поточных линий.
• Инновационная система ЧПУ Fanuc 0i TF (опция: Fanuc 0i TF / Siemens 828D) идеально подходит для управления обработкой деталей сложной формы.
• Компактная высокоинтегрированная конструкция с максимальной степенью автоматизации, высокой жесткостью и вибростойкостью. Рассчитана с помощью методов динамического анализа и конечных элементов.
• Сервопривод шпинделя Fanuc Alfa il6/10000, сервоприводы по осям X/Z Fanuc Alfa iS 8/4000.
• Высокоскоростной прецизионный шпиндель 5 000 об/мин установлен на прецизионные подшипники NSK (Япония).
• Циркуляционная система смазки шпиндельной бабки.
• Шпиндель станка прошел высокоскоростную динамическую балансировку на специальном испытательном стенде, отсутствие вибраций и резонанса гарантирует стабильно высокую точность обработанных деталей.

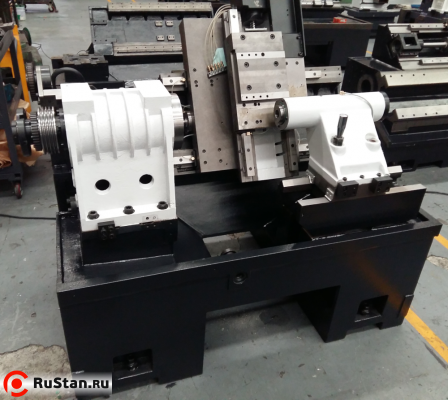

• Основные узлы станка имеют усиленную конструкцию, изготовлены из высокопрочного чугуна, прошли термообработку и искусственное старение и не имеют внутренних напряжений.
• Жесткая вибростойкая станина с углом наклона 60° и многочисленными ребрами жесткости, изготовленная из высококачественного серого чугуна.
• Высокоскоростные линейные направляющие качения NSK (Япония) с максимальной скоростью перемещений 18 м/мин.
• Высокоточные шлифованные шариковые винты с предварительным натягом класса точности С3.
• Шариковые винты установлены на опоры с прецизионными подшипниками NSK (Япония) и подключены к серводвигателям с помощью высококачественной безлюфтовой муфты.
• Быстрый и точный зажим заготовки в гидравлическом 3-кулачковом токарном патроне 150 / 200 мм Auto Strong (Тайвань).
• Высокоскоростной гидравлический сменщик инструмента револьверного типа на 8 инструментов со временем смены инструмента 0,5 с.
• Высокая жесткость и вибростойкость станка позволяют работать с большим съемом стружки, использовать прогрессивные режимы резания и полностью раскрыть потенциал современного режущего инструмента.
• Гидравлическая задняя бабка.
• Система подачи СОЖ с баком емкостью 100 литров.
• Автоматическая импульсная система смазки направляющих и ходовых винтов.
• Высокопроизводительный ленточный конвейер для удаления стружки. Может быть смонтирован сбоку или сзади станка.
• Полностью закрытая рабочая зона с защитными устройствами.
• Передняя раздвижная дверца с большим прозрачным окном из бронированного стекла.
• Микропереключатели предотвращают запуск станка при открытых дверцах и блокируют их во время работы.
• Ножная педаль зажима / разжима токарного патрона.

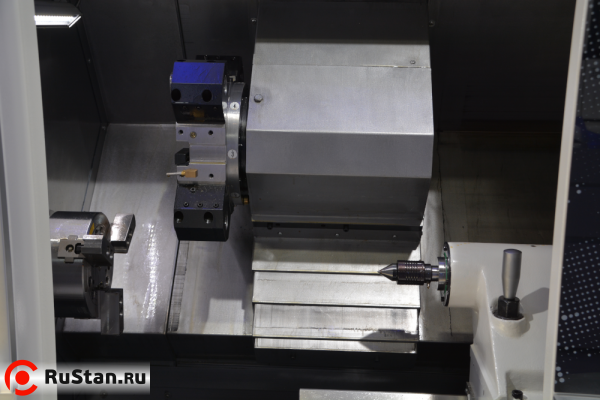

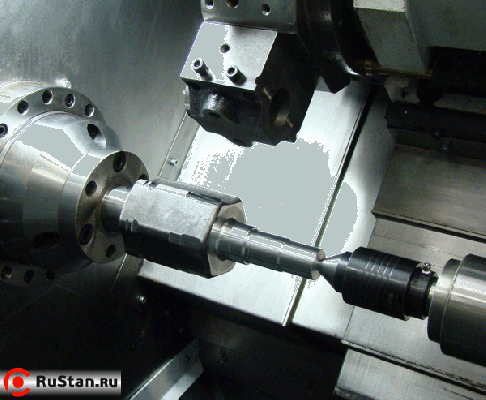

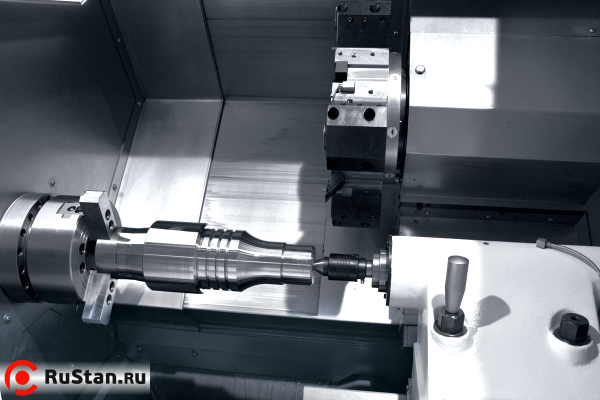

Рабочая зона

Высокопроизводительная, жесткая и вибростойкая компактная конструкция

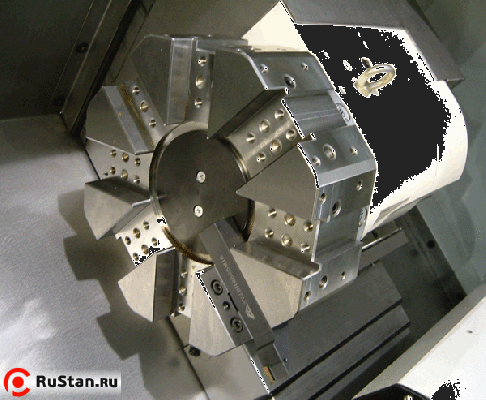

Сменщик инструмента

Револьверного типа, 8 инструментов, время смены инструмента 0,5 / 1,4 с

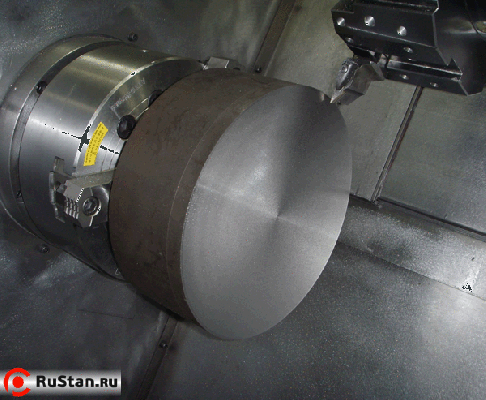

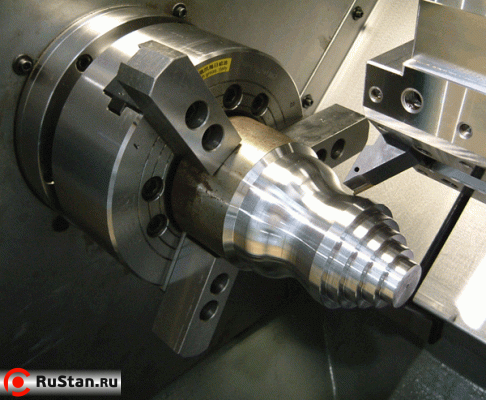

Гидравлический патрон

Гидравлический токарный патрон Auto Strong N-206 Ø150 мм (Тайвань)

Система управления

Инновационная система ЧПУ Fanuc 0i-mate TD

Привод оси Х

Сервопривод Fanuc Alfa iS 8/4000, наклон станины 60°

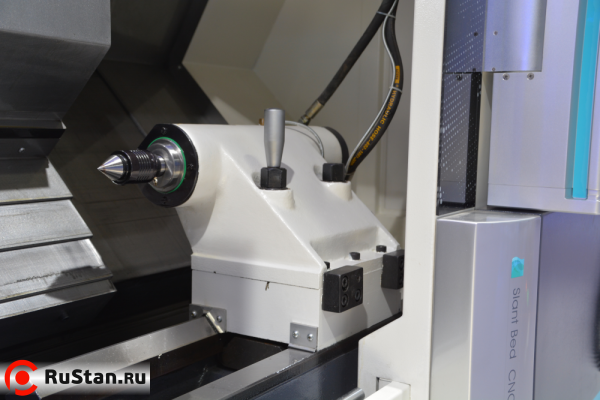

Задняя бабка

Гидравлическая, ход 230 мм, ход пиноли 130 мм

Манометры гидросистемы

Раздельное регулирование давления системы, токарного патрона и задней бабки

Транспортер для стружки

Ленточный, может быть смонтирован сбоку или сзади станка

Комплектация DMTG CL15

• Гидравлический 3-кулачковый токарный патрон Ø150 мм без отверстия (CL15)
• Гидравлический 3-кулачковый токарный патрон Ø200 мм без отверстия (CL15i)
• 8-позиционный гидравлический сменщик инструмента
• Гидравлическая задняя бабка
• Педаль зажима / розжима токарного патрона
• Ленточный транспортер для удаления стружки
• Тележка для сбора стружки
• Обслуживающий транспорт

Дополнительные опции

• Система ЧПУ Fanuc 0i TF
• Система ЧПУ Siemens 828D
• Автоподатчик прутка (барфидер)
• Гидравлический 3-кулачковый токарный патрон с отверстием
• 8-позиционный гидравлический сменщик инструмента с блоками VDI30
• Датчик измерения инструмента Renishaw TS27R
• Линейные направляющие THK (Япония)
• Шариковые винты THK (Япония)
• Цанговый патрон
• Уловитель деталей
• Кондиционер электрошкафа
