| Модель: |  |
TBH-220F Eurotype |
| Производитель: |  |
TRIUMPH |
- Описание
- Комментарии
- Отзывы

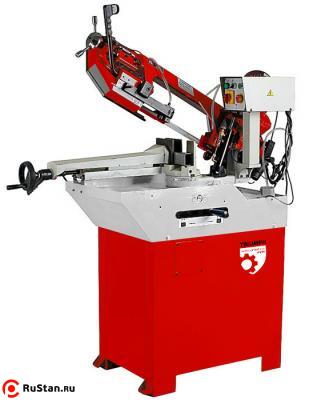

Ручной ленточнопильный станок TBH-220F Euro Type по металлу служит для высокопроизводительной резки металлов, используемых в современном машиностроении: цветных, никелевых, титановых и других сплавов, а также высоколегированных и конструкционных сталей. Ленточнопильные станки используются для нарезки в размер труб, фасонного профиля и сплошного проката. Режущим инструментом ленточнопильного отрезного станка является ленточная пила, сваренная в кольцо и натянутая на шкивах.
Область применения
Станки применяются на небольших производствах в штучном и мелкосерийном производстве, предназначены для распила инструментальных и нержавеющих сталей, цветных и легких металлов, как профилей, так и сплошных заготовок.
Особенности TBH-220F Euro Type
- Цельнолитая станина позволяет максимально гасить возникающие в процессе резания вибрации, тем самым продлевая срок службы инструмента и станка в целом.
- Поворотная пильная рама до 60 градусов позволяет осуществлять распил заготовок под углом без перемещения заготовки.
- Гидравлический привод опускания пильной рамы позволяет регулировать скорость подачи при резании
- 2 скорости вращения ленточного полотна
- Индикатор натяжения ленточного полотна
- Быстрозажимные тиски по системе TRUE-LOCK, регулируемые рукояткой
- Линейка с упором для отмера заготовок
- Двухрядные шариковые подшипники на направляющих ленточного полотна
- Интегрированная система подачи СОЖ
Заготовительные цеха в машиностроительной отрасли
Заготовительные цеха на листообрабатывающих предприятиях
Металлобазы
Получаемые изделия
Схема обработки
Технические характеристики TBH-220F Eurotype |
|
|---|---|
| Характеристика | Значение |
| Тип | ручной |
| Регулировка подачи | гидроцилиндр |
| Поворот | пильная рама |
| Зажим заготовки | механически |
| Распил круг 90°, мм | 220 |
| Распил квадрат 90°, мм | 220 х 220 |
| Распил прямоугольник 90°, мм | 260 х 110 |
| Распил круг 45°, мм | 150 |
| Распил квадрат 45°, мм | 145 x 145 |
| Распил круг 60°, мм | 90 |
| Распил квадрат 60°, мм | 85 x 85 |
| Тип привода | редуктор |
| Скорость полотна, м/мин | 36 / 72 |
| Размеры полотна, мм | 27 x 0,9 х 2450 |
| Мощность двигателя, кВт | 1,1 |
| Габаритные размеры | |
| ДхШхВ, мм | 1450x570x1040 |
| Вес TBH-220F Eurotype , кг | 264 |
Стандартная комплектация

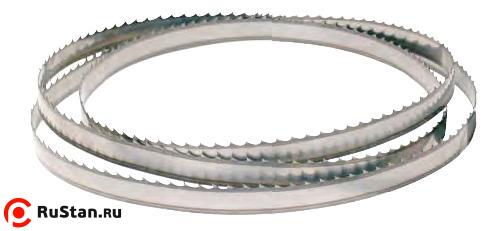

- Полотно ленточной пилы М42 – 1 шт.

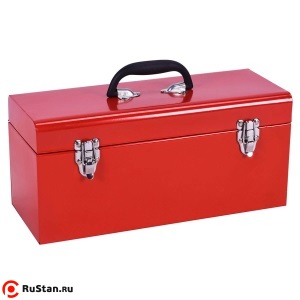

- Инструмент для обслуживания станка

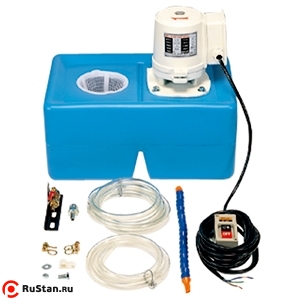

- Система подачи СОЖ
- Магнитный выключатель
- Механический упор с линейкой для отмера заготовок
- Поворотная пильная рама
Дополнительная комплектация

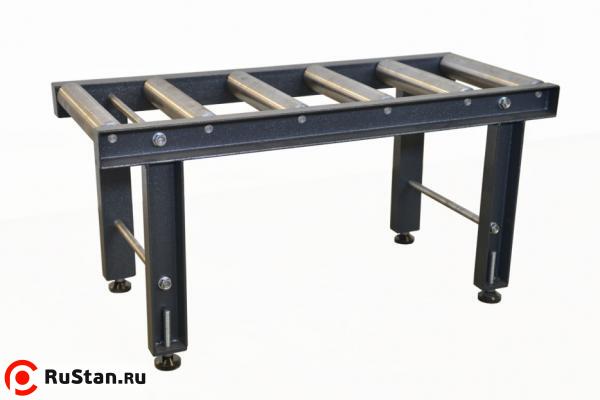

- Рольганги
