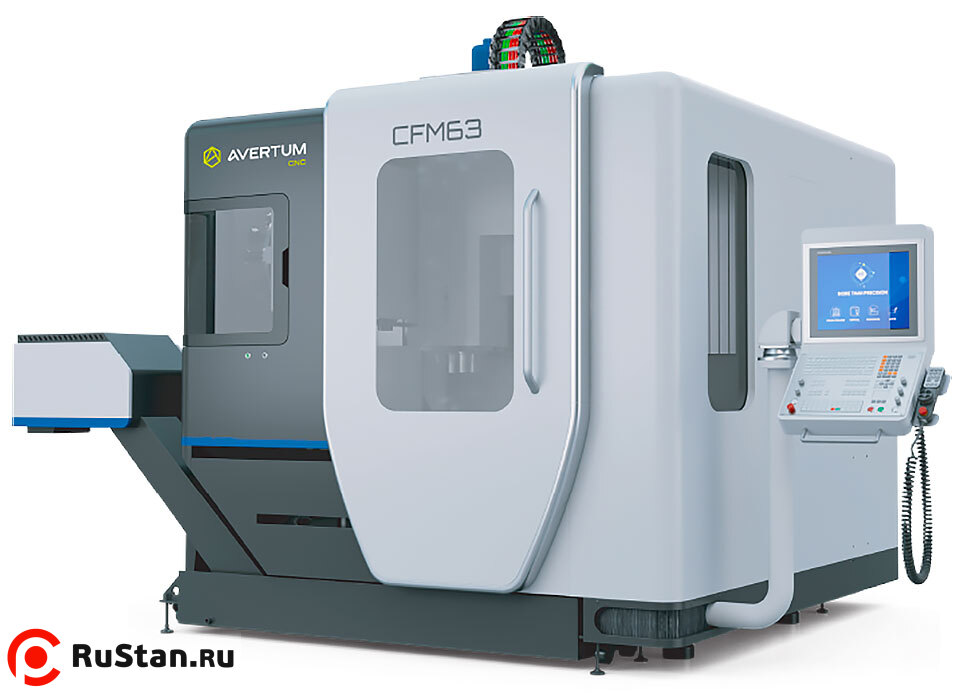

Пятиосевой высокоскоростной вертикально-фрезерный обрабатывающий центр CFM63
Код товара:
62236
Нет в наличии
Под заказ до 8 месяцев
| Модель: |  |
CFM63 |
| Артикул: | |
CFM63 |
| Производитель: |  |
Avertum |
Вертикальный 5-осевой обрабатывающий центр CFM – компактный вертикальный 5-осевой станок, разработанный с использованием передовых технологий и учитывающий требования заказчика. В процессе проектирования были использованы методы 3D-моделирования при изготовлении и сборке в сочетании с анализом методом конечных элементов и кинематическим анализом, чтобы обеспечить как статическую, так и динамическую точность изделия.
Оптимизированная конструкция
Максимум стабильности обеспечивает современная рамная конструкция со встроенными в стол осями В и С с ЧПУ и жесткая чугунная станина, усиленная ребрами жесткости.
В комбинации с высококачественными направляющими качения достигается максимальная точность и наилучшее качество обрабатываемой поверхности.
Мотор-шпиндель
- 15 000 об/мин, 28 кВт мотор-шпиндель в базовом оснащении
- Масляное охлаждение для уменьшения тепловых деформаций

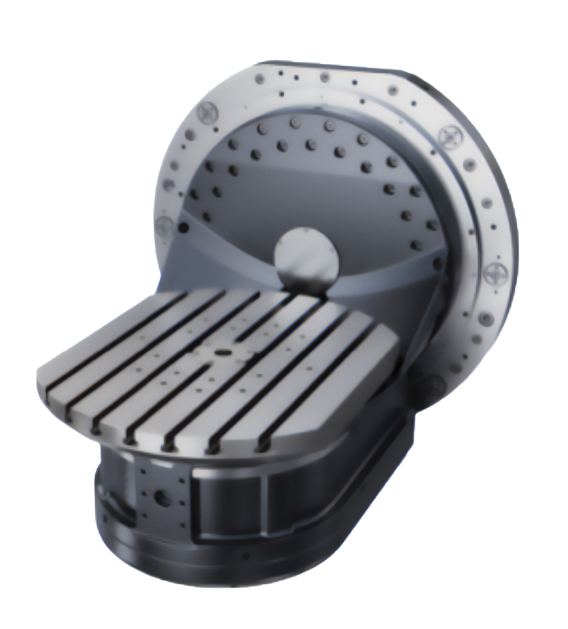

Интегрированный наклонно-поворотный стол
- Интегрированный стол с планшайбой 630x500 мм
- Высокая грузоподъемность
- Отличные динамические характеристики
Технические характеристики CFM63 |
|
|---|---|
| Характеристика | Значение |
| Рабочая зона | |
| Ход по оси X, мм | 650 |
| Ход по оси Y, мм | 520 |
| Ход по оси Z, мм | 475 |
| Угол поворота по оси A, град | -35/+110 |
| Угол поворота по оси C, град | 360 |
| Расстояние от торца до поверхности стола, мм | 150-625 |
| Стол | |
| Размер стола, мм | ø630×500 |
| Нагрузка на стол, кг | 350 |
| Подачи | |
| Скорость быстрых перемещений по оси X, м/мин | 45 |
| Скорость быстрых перемещений по оси Y, м/мин | 45 |
| Скорость быстрых перемещений по оси Z, м/мин | 45 |
| Скорость рабочих перемещений по оси X, м/мин | 20 |
| Скорость рабочих перемещений по оси Y, м/мин | 20 |
| Скорость рабочих перемещений по оси Z, м/мин | 20 |
| Частота вращения по оси A, об/мин | 20 |
| Частота вращения по оси C, об/мин | 100 |
| Точность | |
| Точность позиционирования по оси X, мм | 0.006 |
| Точность позиционирования по оси Y, мм | 0.006 |
| Точность позиционирования по оси Z, мм | 0.006 |
| Точность индексации по оси A, сек | 10 |
| Точность индексации по оси C, сек | 6 |
| Повторяемость по оси X, мм | 0.004 |
| Повторяемость по оси Y, мм | 0.004 |
| Повторяемость по оси Z, мм | 0.004 |
| Повторяемость по оси A, сек | 8 |
| Повторяемость по оси C, сек | 4 |
| Шпиндель | |
| Тип привода | Мотор-шпиндель |
| Частота вращения шпинделя | 15000 |
| Мощность шпинделя, кВт | 17/28 |
| Крутящий момент, Нм | 90/148 |
| Конус шпинделя | HSK-A63 |
| Инструментальный магазин | |
| Емкость инструментального магазина | 30 |
| Максимальный диаметр инструмента (смежное гнездо), мм | 75 (130) |
| Максимальная длина инструмента, мм | 300 |
| Максимальный вес инструмента, кг | 8 |
| Время смены инструмента, сек | 3 |
| Система ЧПУ | |
| Система ЧПУ | Huazhong (HNC) |
| Прочее | |
| Габариты станка | 3588×2724 |
| Вес CFM63 станка, тонн | 8 |
Стандартная конфигурация
- Мотор-шпиндель 15000 об/мин
- Инструментальный магазин 30 позиций
- Кабинетное ограждение рабочей зоны
- Система автоматической смазки
- Пневматическая система
- Трехцветная сигнальная лампа
- Оптические линейки на осях А/C
- Масляная система охлаждения шпинделя
- Конвейер для стружки с тележкой
Опциональная конфигурация
- Инструментальный магазин 40/60/120 позиций
- Кондиционер электрошкафа
- Подача СОЖ через шпиндель 2/3/7 МПа
- Система вытяжки масляного тумана
- Маслоотделитель
